Mange tror, at en almindelig fejlstrømsafbryder dækker alt, fordi den har virket fint i årevis. Men når der kommer ladestander, solcelleinverter eller frekvensomformer ind i billedet, er det ofte her, den gamle forståelse knækker, og så ender man med en løsning, der ser rigtig ud på papiret, men ikke matcher fejlstrømmene i virkeligheden. Hvis du læser videre, får du et klart svar på, hvornår type B-fejlstrømsafbryderen faktisk er nødvendig, hvornår type A eller type F er nok, og hvordan du taler med din elinstallatør uden at købe mere beskyttelse end installationen kræver.
Mange tror at en almindelig fejlstrømsafbryder dækker alt
En klassisk situation er en virksomhed, der får tilbudt en ny ladestruktur til biler, mens tavlen allerede har HPFI. Den naturlige reaktion er, at “vi har jo allerede fejlstrømsbeskyttelse”, og det er også rigtigt, bare ikke nødvendigvis rigtigt nok til det nye udstyr. Når moderne elektronik begynder at arbejde, kan fejlstrømmene ændre karakter, og så skal beskyttelsen gøre det samme.
Det samme mønster ser vi i boliger og mindre erhverv, hvor solceller, batteriløsninger og motorstyringer kommer oven i en ellers stabil installation. Det er netop derfor, den danske udvikling fra HFI til HPFI er vigtig som bagtæppe, fordi den viser skiftet mod mere følsom og bredere beskyttelse, i takt med at elektronikken blev mere udbredt SIK's feltmålinger og historik.
Det afgørende spørgsmål er ikke, om der sidder en fejlstrømsafbryder i tavlen. Det afgørende er, om den kan se den fejlstrøm, dit udstyr faktisk kan lave.
For dig som kunde eller kollega fra en anden faggruppe handler det derfor ikke om at vælge “den største” løsning, men om at vælge den rigtige. Når vi vurderer en installation, ser vi på udstyrets egen elektronik, producentens anvisninger og den konkrete risiko, før vi peger på en RCD-type. Det er den forskel, der afgør, om beskyttelsen er dokumenteret og praktisk brugbar, eller bare ser pæn ud i tavlen.
Sådan virker en fejlstrømsafbryder i praksis

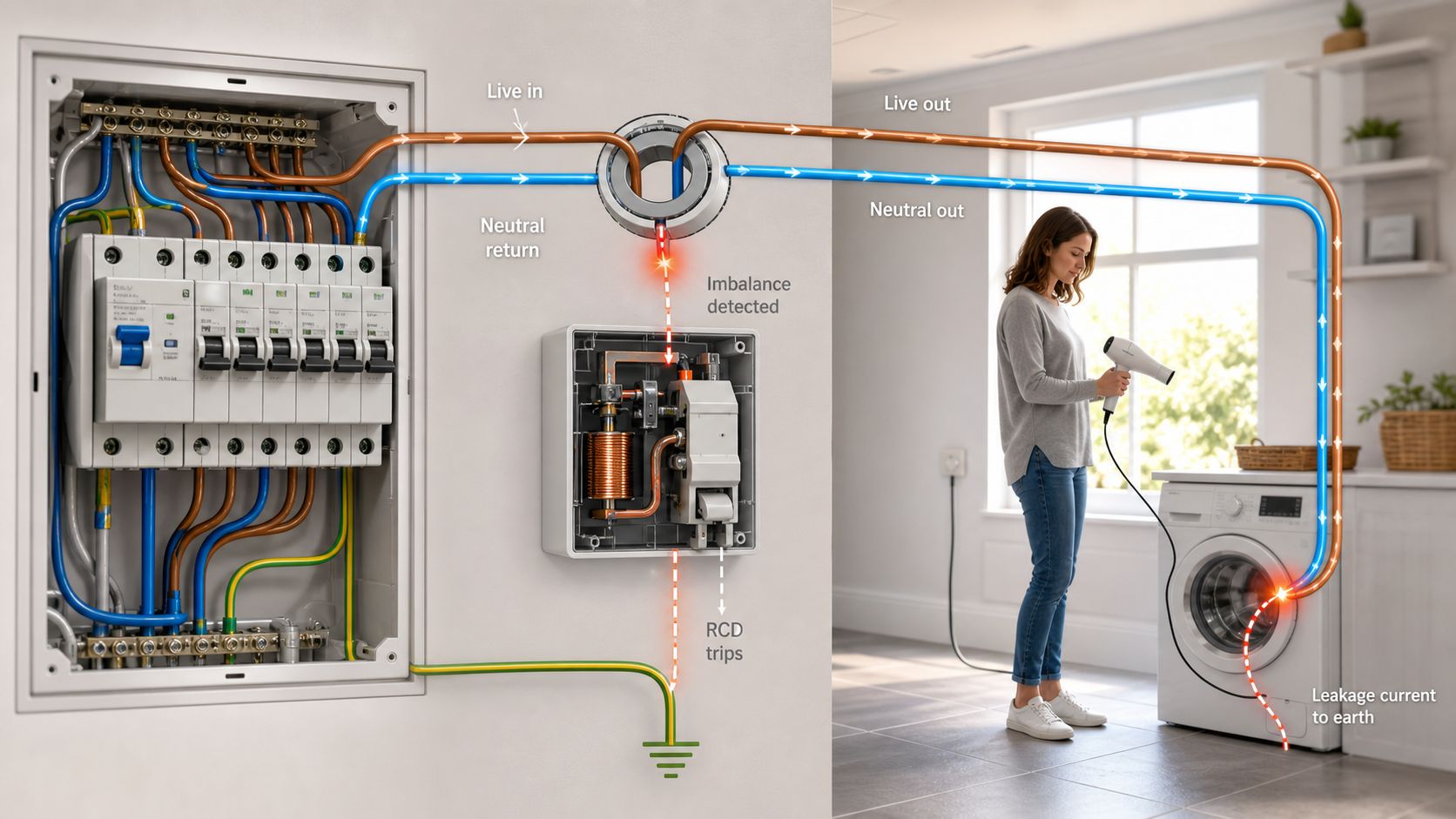

En fejlstrømsafbryder kan bedst forstås som en vagt, der hele tiden lytter til, om den strøm, der går ud, også kommer hjem igen. Hvis der mangler strøm i regnskabet, tyder det på, at noget lækker til jord, og så skal der kobles fra. Det er den simple kerne, og den gælder for alle RCD-typer.
Hvad den leder efter
Type AC reagerer på sinusformet vekselstrøm. Type A kan derudover registrere pulsende DC, og type F er lavet til mere komplekse belastninger, hvor der kan være blandede frekvenskomponenter. Type B går længst, fordi den også er lavet til glat DC og bredere frekvensindhold, op til de grænser, som den konkrete model er specificeret til.
Det er vigtigt at forstå, at type B ikke bare er en bedre type A. Den er konstrueret til et andet spektrum af fejlstrømme, og det er grunden til, at den bruges, når installationen kan lave glatte DC-fejlstrømme, som enklere typer kan misse. Den tekniske forklaring finder du også i faglige danske oversigter om type B og på vores interne oversigt over den klassiske HPFI-opbygning HPFI-relæ diagram.
Praktisk huskeregel: Hvis belastningen kan sende DC tilbage i systemet, skal du ikke antage, at en almindelig RCD ser det hele.
Når vi forklarer det til kolleger, plejer vi at sige det sådan, type A og type F dækker meget, men type B dækker bredere. Ikke fordi den altid er nødvendig, men fordi den er lavet til det felt, hvor standardløsninger kan blive blændet.
Forskellen på type A, type F og type B
Det er her, mange løsninger bliver valgt forkert, fordi folk kun hører “type B” og tænker “så er den bedst”. Det er ikke sådan, vi skal vælge. Vi skal vælge ud fra, hvad installationen faktisk producerer af fejlstrømme, hvor meget plads der er i tavlen, og hvilken beskyttelse der reelt er nødvendig.
| Parameter | Type A | Type F | Type B |
|---|---|---|---|
| Detektion | AC og pulsende DC | AC, pulsende DC og mere komplekse frekvenskomponenter | AC, pulsende DC, glat DC og bredere frekvensindhold |
| Typisk anvendelse | Almindelige kredsløb | Mere avancerede enkelt- og flerfasede laster | Udstyr med glat DC og moderne effektelektronik |
| Fysisk plads | Ofte mere kompakt | Ofte mellemklasse | Fylder typisk mest i tavlen |
| Beslutningslogik | Nok, når belastningen er klassisk | God, når udstyret giver mere kompleks fejlstrøm | Nødvendig, når installationen kan lave glat DC |
| Selektivitet | Afhænger af hele opbygningen | Afhænger af hele opbygningen | Kræver lige så meget omtanke som de øvrige typer |
Type B er normalt den dyreste løsning i praksis, og den fylder ofte mest. Det betyder ikke, at man skal fravælge den, når den er nødvendig. Det betyder bare, at man ikke skal bruge den som standard, hvis type A eller type F er tilstrækkelig.
I dansk praksis er det især her, man skal være vågen, fordi mange installationer allerede har udstyr med egen DC-overvågning eller indbygget beskyttelseslogik. Hvis producenten har løst problemet i udstyret, er type B ikke automatisk påkrævet. Hvis den ikke har, og installationen kan danne glat DC, er en anden type simpelthen ikke nok.
Se også den danske baggrund for valg af RCD-type i ældre og nyere installationer i vores gennemgang af HFI vs HPFI.
Hvor type B faktisk er nødvendig i danske installationer
Når vi står ude i en tavle, er det typisk tre anlægstyper, der afgør spørgsmålet: EV-ladestandere, solcelleinvertere og frekvensomformere. Fælles for dem er, at de arbejder med elektronik, som kan ændre strømformerne, så fejlstrømmen ikke længere ligner den klassiske, rene AC-fejl, en simpel afbryder er bygget til.
EV-ladning og inverterbaseret udstyr
Ved ladestandere er det ikke nok at tænke “der er en bil, derfor skal der type B på”. Det rigtige spørgsmål er, om laderen eller dens indbyggede overvågning håndterer DC-lækstrømme korrekt. Hvis udstyret kan lave glatte DC-fejlstrømme over 6 mA, er type B den relevante vej i danske installationer, fordi enklere typer kan blive blændet Mennekes om type B og DC-lækage.
Solcelleinvertere og frekvensomformere følger samme logik. Når strømmen først bliver omformet, kan der opstå fejlstrømme med komponenter, som type A ikke nødvendigvis ser sikkert nok. Type F kan dække flere scenarier end type A, men når glat DC eller bredere frekvenskomponenter er en reel mulighed, er det type B, der er den tekniske løsning, ikke en luksus.
Den praktiske tommelfingerregel
Brug type B, når fejlstrømmen kan indeholde glat DC, eller når producenten kræver det.
Det er også her, vi ser den hyppigste misforståelse. Folk tror, at “solceller” eller “ladestandere” automatisk betyder type B, men det gør de ikke altid. Nogle anlæg har indbygget overvågning, nogle har særlige koblingsprincipper, og andre er specifikt designet til at fungere med type A eller type F. Derfor skal beslutningen altid tages ud fra produktdata og installationstype, ikke kun ud fra udstyrsnavnet.
Lovkrav og standarder i Danmark
I Danmark er valget af RCD-type ikke noget, man finder på undervejs i projektet. Det skal hænge sammen med installationens karakter, og det skal kunne dokumenteres. For type B er de relevante produktstandarder IEC/EN 61008-1 og EN 62423, som bruges i forbindelse med de tekniske krav til fejlstrømsafbrydere.
Det praktiske ansvar ligger hos den autoriserede elinstallatør, fordi det er os, der skal vurdere, hvilken type beskyttelse der passer til anlæggets fejlstrømsprofil. Når en installation ændres, for eksempel ved tilføjelse af ladestander eller solcelleanlæg, er det ikke en smagsag. Det er en faglig vurdering, der skal passe til både udstyret og den øvrige tavleopbygning.
Det er også her, dokumentationen bliver vigtig. Hvis en løsning senere giver uønskede udkoblinger, eller hvis en forsikring og driftsansvarlig skal kunne se, hvorfor netop den RCD-type blev valgt, skal valg og montage kunne forklares. Det er en del af god installationspraksis, ikke et ekstra lag pynt.
I den danske faglige virkelighed er det derfor mere præcist at sige, at RCD-valget styres af installationens fejlstrømme og standardernes krav, ikke af antagelser. Det gælder især i moderne byggeri, hvor elektronikken i stigende grad ændrer, hvordan strøm og fejl opfører sig. Når vi vurderer en tavle, ser vi på helheden, og vi vil altid hellere vælge den rigtige beskyttelse én gang end rette op på en fejlvurdering senere.
Sådan vælger du den rigtige løsning til din tavle
Et godt valg starter i tavlen, ikke i produktkataloget. Vi ser først på, hvad anlægget skal beskytte, og bagefter på, om den valgte enhed passer til plads, belastning og koordinering med resten af installationen. Det lyder enkelt, men det er her mange opgaver bliver unødigt dyre eller teknisk forkerte.
De vigtigste valgkriterier
- Mærkestrøm: En type B leveres typisk i området 16 A til 125 A, så den skal passe til belastningen og tavlens opbygning.
- Følsomhed: 30 mA er den vigtige grænse for personsikkerhed, mens 300 mA og 500 mA bruges mere til brand- og anlægsbeskyttelse.
- Poler: Type B findes typisk som 2P eller 4P, og valg af udførelse skal følge net og belastning.
- Selektivitet: Hvis der sidder flere RCD'er i kæden, skal de spille sammen, så den rigtige del af anlægget kobler ud først.
- Kortslutningsniveau: Flere datablad angiver 3 kA som stødstrømssikkerhed og op til 10 kA afhængigt af fabrikat og forankoblet sikring, så den del skal tjekkes i tavlen, ikke gættet.
En meget almindelig fejl er at vælge 30 mA overalt, fordi det føles mest sikkert. Det giver ikke nødvendigvis den bedste drift. I nogle tavler kan en 300 mA løsning give færre utilsigtede udkoblinger og bedre stabilitet, mens personsikringen løses andetsteds i opbygningen. Det er derfor, vi altid vurderer selektivitet og koordinering med forankoblede sikringer, før vi beslutter os.
Når tavlen skal opbygges korrekt, kigger vi også på, om enheden skal være superimmun eller have særlig kortslutningskoordinering. Det er ikke detaljer, man bør springe let over, især ikke i installationer med høj elektronikbelastning og blandede lækstrømme. Den konkrete produkttype skal passe til både installation og dokumentation, ikke bare til ønsket om “mest mulig beskyttelse”.
Installation, test og løbende kontrol
Selv en korrekt valgt type B giver ikke mening, hvis den ikke bliver monteret og kontrolleret rigtigt. Den skal sidde i en tavle, hvor strømretning, jordforbindelse og pladsforhold er i orden, og hvor den kan arbejde sammen med resten af beskyttelsen. Det er håndværket, der afgør, om produktet virker efter hensigten.
Efter montage tester vi altid med prøveknappen og med relevant måleinstrument. Det er ikke nok, at den klikker mekanisk. Vi vil se, at den også reagerer elektrisk, som den skal, og at udkoblingstiden ligger rigtigt i forhold til den anvendte beskyttelse. Ved type B er det især vigtigt, fordi den ofte sidder i installationer, hvor fejlstrømmen ikke er simpel.
Det du bør forvente som kunde
- Dokumenteret test: Du bør få målerapport eller tilsvarende dokumentation for, at afbryderen er testet efter montering.
- Klar mærkning: Tavlen skal være tydeligt mærket, så det er let at se, hvad der er beskyttet af hvad.
- Plan for senere udvidelser: Hvis der senere kommer mere belastning på, skal det vurderes igen, før der tilføjes noget nyt.
- Løbende kontrol: Periodisk kontrol er vigtig, fordi en RCD ikke kun skal være rigtig på installationsdagen, den skal stadig reagere korrekt, når anlægget ændrer sig.
Vi oplever ofte, at det er dokumentationen, der mangler hos kunder, ikke selve udstyret. Det skaber problemer, hvis der senere kommer en ekstra lader, et nyt solcellefelt eller en ombygning af tavlen. Derfor skal en type B ikke ses som en isoleret komponent, men som en del af en samlet og sporbar løsning.
Lad Fortify Electric sikre den rigtige løsning
Den korte version er enkel. Type B er nødvendig i specifikke installationer, ikke i alle. Det rigtige valg afhænger af udstyrets fejlstrømsprofil, og montage samt dokumentation skal udføres af en autoriseret elinstallatør.
Hvis du står med en tavle, hvor der skal tilføjes ladestander, solcelleanlæg eller anden effektelektronik, er det klogeste næste skridt at få installationen vurderet fagligt, før der bestilles noget hjem. Vi hjælper hos Fortify Electric med at gennemgå behovet, vælge den rigtige RCD-type og levere en løsning, der er dokumenteret og klar til drift. Kontakt os, hvis du vil have en autoriseret vurdering af din installation i Storkøbenhavn, så tager vi den derfra.
