Hvad er et hpfi relæ og hvorfor er det din vigtigste sikring
Et HPFI-relæ er den del af installationen, som holder øje med, om strømmen opfører sig, som den skal. Ikke om der bruges meget strøm, men om den strøm, der løber ud, også kommer tilbage den rigtige vej. Hvis noget af strømmen tager en forkert vej, for eksempel gennem en defekt maskine, en fugtig installation eller i værste fald gennem et menneske, så kobler relæet ud.
Det er derfor, vi i praksis kalder det din vigtigste beskyttelse i tavlen. En almindelig sikring reagerer typisk på overbelastning eller kortslutning. HPFI-relæet reagerer på fejlstrøm. Det er to forskellige problemer, og de kræver to forskellige typer beskyttelse.
Sådan arbejder relæet i praksis
Tænk på HPFI-relæet som en vagthund i din eltavle. Den står ikke og gætter. Den sammenligner konstant strømmen ind med strømmen ud. Er der balance, sker der ingenting. Er der ubalance, slår den fra.
Ifølge forklaringen hos NRGI om test af relæ er et af de vigtigste karakteristika ved HPFI-relæet, at det har en maksimal udløsertid på 0,3 sekunder ved fejldetektering, og at mærkeudløsestrømmen er højst 30 mA, altså 0,03 ampere vekselstrøm. Det er præcis den hurtige reaktion, der gør forskellen mellem en farlig situation og en afbrudt installation.
Praktisk regel: Hvis et relæ slår fra uden varsel, er det ikke nødvendigvis relæet, der er problemet. Ofte gør det bare sit arbejde.
Det er også her, mange misforstår tavlen. Når noget slår fra, tror man hurtigt, at komponenten er defekt. Men i virkeligheden viser det ofte, at beskyttelsen virker, og at noget andet i installationen skal findes og rettes.
Forskellen på HFI og HPFI
Mange ældre boliger har stadig snak om HFI, selv når der reelt sidder et HPFI-relæ i tavlen. Det sker hele tiden i daglig tale. Men teknisk er der en vigtig forskel.
Et ældre HFI-relæ hører til en tidligere generation. Et HPFI-relæ er udviklet til installationer, hvor moderne udstyr fylder mere. Det gælder alt fra LED-belysning og opladere til styrede anlæg og elektronik, som man ser i både private boliger og erhverv.
Hvis du er i tvivl om, hvad forskellen betyder i praksis, har vi samlet den tekniske og lovmæssige forskel i vores guide om HFI vs HPFI.
Hvorfor den her viden betyder noget i hverdagen
I et privat hjem handler det om tryghed. Om at installationen reagerer hurtigt, hvis der opstår fejl i badeværelse, bryggers, udendørs stikkontakter eller ved et defekt apparat. I en virksomhed handler det også om drift. Hvis et HPFI-relæ kobler ud i en tavle, der forsyner kontorpladser, netværksudstyr eller CTS, kan hele arbejdsdagen blive påvirket.
Derfor ser vi også forskel på, hvordan man skal tænke installationen. I en lejlighed er fokus ofte enkel og stabil personbeskyttelse. I kontorer, institutioner og lagerbygninger skal man også tænke selektivitet, belastning, opdeling af grupper og den slags fejl, som opstår med meget elektronik samlet ét sted.
Her er det vigtigste at tage med:
- HPFI-relæet beskytter personer mod farlige fejlstrømme.
- Sikringer beskytter ledninger og installation mod overbelastning og kortslutning.
- De to ting kan ikke erstatte hinanden.
- Moderne installationer kræver korrekt type relæ, ikke bare noget der “plejer at virke”.
Når vi gennemgår en tavle, kigger vi ikke kun på, om der sidder et relæ. Vi kigger på, om det passer til den installation, det skal beskytte.
Det er også derfor, et hpfi relæ diagram er nyttigt. Ikke fordi du selv skal begynde at lave faste installationer, men fordi du bedre kan forstå, hvad elektrikeren kigger efter, når der tales om fase, nul, ubalance og fejlstrøm.
Forstå dit hpfi relæ diagram for 1- og 3-fasede systemer
Du står foran tavlen efter endnu en udfaldsfejl. I boligen er det irriterende. I en butik, klinik eller kontorejendom i Storkøbenhavn kan det betyde stop i drift, mørke zoner eller udstyr, der går ned på det forkerte tidspunkt. Her gør et hpfi relæ diagram en stor forskel, fordi det viser, hvordan relæet faktisk er koblet ind, og hvilke grupper der bliver ramt, når noget slår fra.

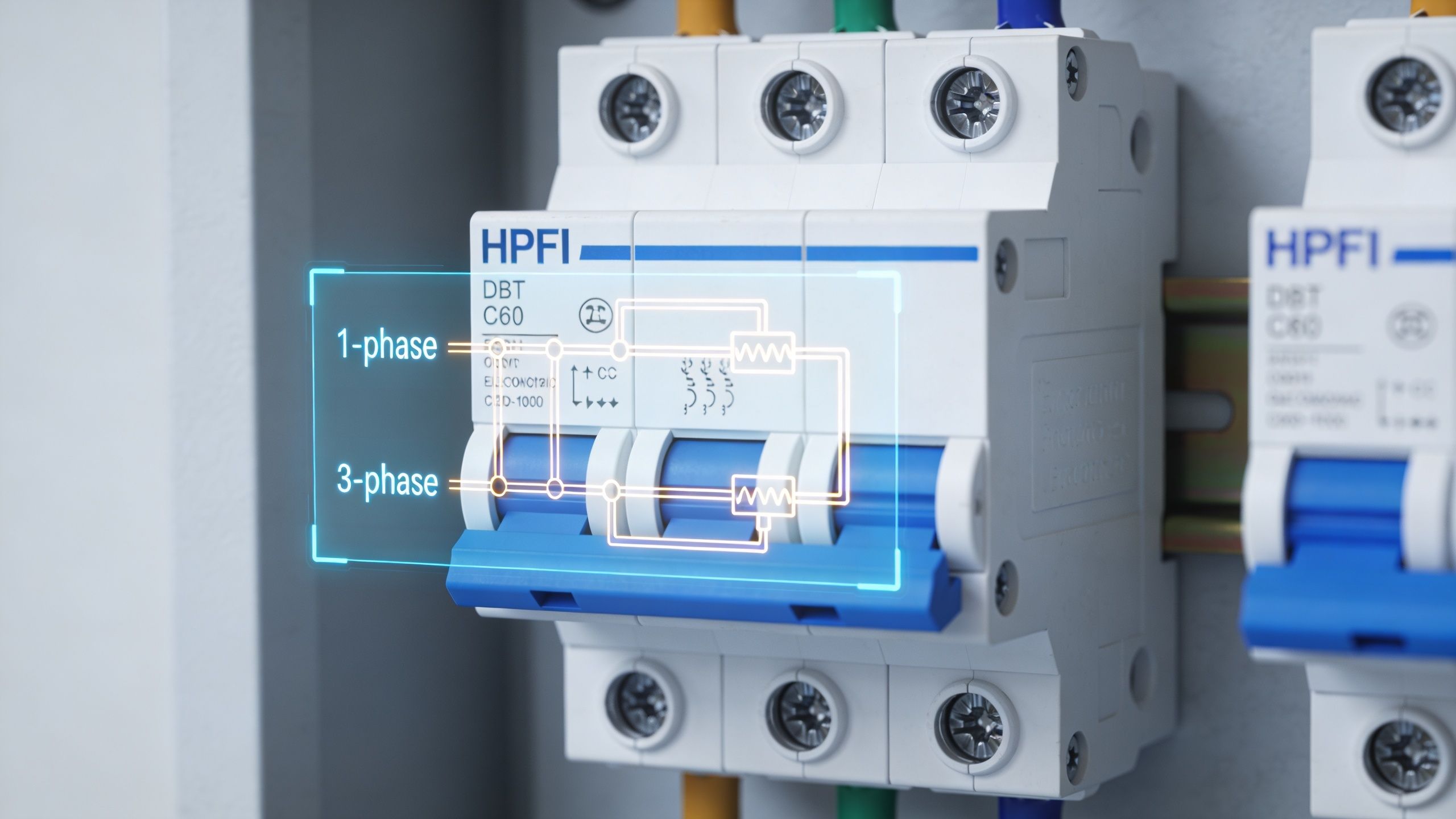

Et diagram er den forenklede tegning af installationen, som gør det muligt at læse sammenhængen mellem forsyning, HPFI-relæ og de grupper, der ligger bagefter. For os i faget er det ikke papirarbejde. Det er arbejdsgrundlaget for at vurdere, om tavlen er logisk opdelt, og om fejl kan afgrænses hurtigt.
Det centrale i selve diagrammet
Kernen i et hpfi relæ diagram er, at de ledere, relæet skal overvåge, føres korrekt gennem relæets måledel. I en almindelig dansk tavle vil du typisk se faselederne og nullederen samlet omkring relæet, så det kan registrere ubalance mellem det, der går ud, og det, der kommer tilbage.
Når vi læser diagrammet, kigger vi typisk efter:
- Forsyningssiden, altså hvor strømmen kommer ind i tavlen
- HPFI-relæets placering i forhold til hovedafbryder og grupper
- De udgående grupper til for eksempel lys, stikkontakter, hvidevarer, ventilation eller underfordelinger
- Fase- og nulmarkeringer, så det er tydeligt, om lederne er ført konsekvent
Fejl opstår ofte, når nul bliver blandet mellem grupper, eller når en leder er ført uden om den beskyttelse, der skulle overvåge den. Resultatet er sjældent pænt. Relæet kan slå fra uden et tydeligt mønster, eller endnu værre, installationen kan blive svær at fejlfinde, fordi tegning og virkelighed ikke længere passer sammen.
Forskellen på 1-faset og 3-faset
I mange lejligheder, rækkehuse og mindre boliger vil de enkelte kredse være 1-fasede. Diagrammet er som regel enklere at læse, fordi den konkrete belastning ligger på én fase og en nul. Det gør dog ikke opgaven ufarlig. En forkert samlet nul eller en uheldig eftermontering kan stadig give tilbagevendende udfald.
I større boliger, værksteder og næsten alle erhvervsinstallationer møder vi oftere 3-fasede opbygninger. Her skal flere faser holdes korrekt samlet gennem relæet, og tavlen er tit opdelt i flere sektioner med forskellig belastning og forskellig betydning for driften. Det kræver mere end at følge farver på ledninger. Man skal forstå, hvad grupperne forsyner, og hvordan de påvirker hinanden under normal drift.
I praksis ser vi en klar forskel mellem privat og erhverv. I boligen handler diagrammet ofte om at finde den gruppe, der tager køkken, bad eller udendørs stikkontakter med ned. I erhverv handler det også om selektivitet og drift. Hvis belysning, kontorpladser, netværk og CTS ligger uhensigtsmæssigt samlet, bliver én fejl hurtigt til et driftsproblem.
Det der typisk går galt i virkeligheden
Papiret kan være korrekt, mens tavlen fortæller en anden historie.
Det ser vi jævnligt i Storkøbenhavn, især i ejendomme der er bygget om ad flere omgange. I mange kontorbygninger i for eksempel Ballerup og Glostrup, som blev moderniseret i 90'erne og senere tilpasset med nyt lys, ventilation og adgangskontrol, mangler opdateret tavledokumentation. En fejl, der ligner et problem på en lysgruppe, kan i virkeligheden komme fra en CTS-komponent eller en fælles nulforbindelse et helt andet sted i anlægget.
I private hjem opstår problemerne ofte efter køkkenrenoveringer, nye udeinstallationer, varmepumper, ladeudstyr eller ekstra grupper, der er kommet til over tid. I erhverv er mønstret anderledes. Her ser vi oftere kombinationen af mange strømforsyninger, LED-drivere, automatik og teknikskabe samlet bag samme beskyttelse. Det stiller større krav til både relætype, opdeling og dokumentation.
Et hpfi relæ diagram er kun nyttigt, hvis det svarer til den tavle, der faktisk sidder på væggen.
Sådan læser vi et diagram som fagfolk
Vi starter med at afklare, hvor forsyningen kommer ind, og hvordan tavlen er opdelt. Derefter ser vi på, hvilke kredse der ligger bag hvert relæ, og om den opdeling passer til den daglige brug af bygningen. I en villa er det ofte hurtigt at danne sig overblik. I en erhvervstavle med underfordelinger, ventilation og CTS kræver det en mere systematisk gennemgang.
Tre spørgsmål afgør meget tidligt, om dokumentationen er brugbar:
- Hvor kommer forsyningen ind, og hvordan er tavlen opdelt?
- Hvilke kredse ligger bag relæet, og hvad forsyner de i praksis?
- Er nul og faser ført konsekvent, eller er der tegn på sammenblanding mellem grupper?
Det er også her, erfaring betyder noget. En tegning kan se rimelig ud for en boligejer og stadig være problematisk i drift. Vi vurderer ikke kun, om forbindelserne kan lade sig gøre på papir. Vi vurderer, om opbygningen giver en stabil installation, og om den kan fejlfindes uden at slukke halvdelen af bygningen.
Hvad du selv kan bruge diagrammet til
Du må ikke selv ændre den faste installation, men du kan bruge diagrammet til at forstå tavlens logik og stille bedre spørgsmål, når der opstår fejl.
Se især efter:
- Hvilke områder eller rum der ligger på hvilket relæ
- Om ét relæ dækker for meget på én gang
- Om tavlen bærer præg af mange eftermonteringer uden tydelig opmærkning
- Om dokumentationen virker opdateret i forhold til det, der faktisk er installeret
For en boligejer giver det ro at vide, hvorfor en fejl rammer bestemte dele af huset. For en driftsansvarlig i erhverv giver det et bedre grundlag for at planlægge udvidelser, reducere udfald og få styr på dokumentationen, før små fejl bliver til dyre driftsstop. Hos Fortify Electric bruger vi netop diagrammet som startpunkt, men vi stoler aldrig blindt på det. Tavlen skal også kontrolleres i virkeligheden.
Sådan tester du selv dit hpfi relæ korrekt og sikkert
Den test, du selv kan lave, er enkel. Den handler ikke om at skrue i tavlen, måle på spændingsførende dele eller tage dæksler af. Den handler om at bruge relæets egen testfunktion korrekt.
Det er en af de få ting omkring et hpfi relæ, som giver mening at gøre som bruger. Ikke for at reparere noget, men for at kontrollere, om relæet reagerer.
Før du trykker på testknappen
Start med at være forberedt på, at strømmen afbrydes i de kredse, der ligger bag relæet. Det betyder i praksis, at lys kan gå ud, internet kan forsvinde, og udstyr kan slukke.
I en bolig er det som regel mest et spørgsmål om komfort. I en virksomhed skal testen planlægges, så den ikke afbryder drift på et uheldigt tidspunkt. Det gælder især ved kontorer, skoler, institutioner og steder med teknikskabe eller netværksudstyr.
Gør det enkelt:
- Find testknappen. Den er typisk mærket med T.
- Sørg for adgang til tavlen uden rod foran.
- Vær opmærksom på følsomt udstyr som routere, alarmer, adgangskontrol og andet, der kan nulstilles.
- Stå tørt og roligt. Hvis du er usikker, så lad være og få en elektriker ud.
Selve testen

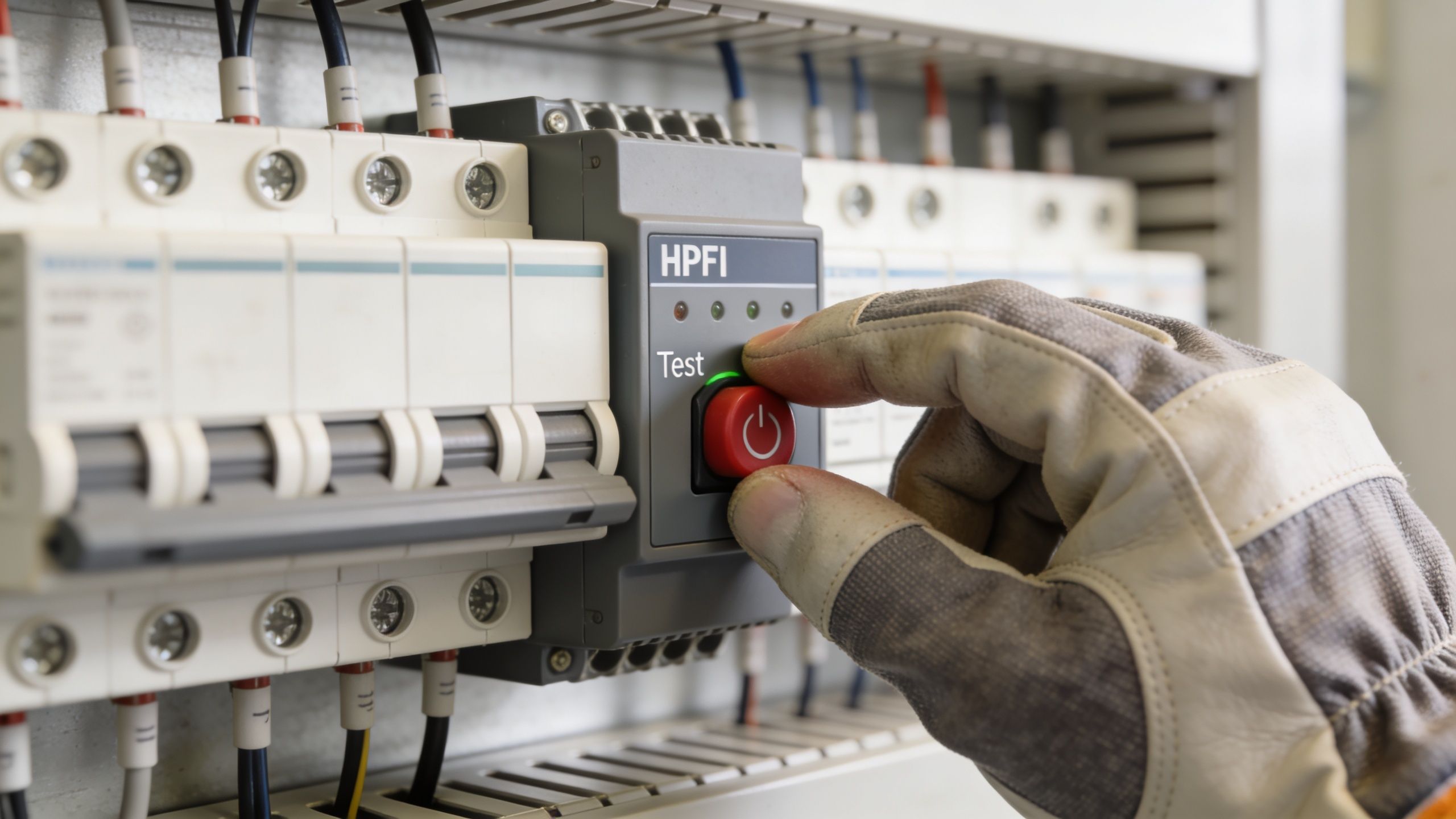

Tryk på testknappen. Når relæet virker, skal det slå fra. Det er hele pointen. Der skal ikke presses hårdt, og du skal ikke “hjælpe det på vej”.
Når relæet er slået fra, sætter du det tilbage igen ved at føre håndtaget tilbage i driftstilling. Hvis det ikke vil blive oppe, eller hvis det opfører sig mærkeligt, er testen slut der. Så skal der fejlsøges.
Vigtig observation: En testknap beviser ikke, at hele installationen er sund. Den viser kun, om relæets testfunktion får det til at koble ud.
Det er en vigtig forskel. Mange tror, at “testen gik fint”, og så er alt godt. Men et relæ kan godt reagere på testknappen og stadig være en del af en installation med underliggende fejl, som først viser sig under belastning eller i bestemte kredse.
Det du skal holde øje med bagefter
Når relæet er slået til igen, skal strømmen vende normalt tilbage. Hvis noget ikke kommer op igen, eller hvis bestemte grupper bliver ved med at skabe problemer, er det et tegn på, at der ligger en fejl et sted i installationen eller i tilsluttet udstyr.
Hold især øje med følgende:
- Slår relæet fra med det samme igen, er der typisk en aktuel fejl på en kreds eller et apparat.
- Virker testknappen ikke, skal relæet undersøges af fagfolk.
- Kommer strømmen tilbage ujævnt, kan det pege på problemer i grupper eller efterfølgende udstyr.
I private hjem anbefaler vi, at man gør testen til en fast vane. I erhverv bør den indgå i en driftsrutine, så facility management eller den driftsansvarlige ved, hvornår den er udført, og hvad resultatet var.
Hvornår du skal stoppe
Hvis du skal bruge mere end testknappen og relæets håndtag, så er du ovre grænsen for gør-det-selv. Du skal ikke afmontere afdækninger, efterspænde forbindelser eller begynde at måle i tavlen uden autorisation og det rigtige udstyr.
Det sikre valg er enkelt. Test med knappen. Observer reaktionen. Stop der.
Fejlfinding når dit hpfi relæ slår fra
Strømmen går kl. 16.45 i en butik på Nørrebro. Kasseapparaterne genstarter, lyset i baglokalet forsvinder, og HPFI-relæet står nede. I en villa i Rødovre ser det anderledes ud. Her er det ofte vaskemaskinen, en udendørs stikkontakt eller fugt i en installation, der udløser fejlen. Symptomt er det samme. Fejlen bagved er sjældent det.
I praksis virker fejlfinding bedst, når man skærer problemet ned til én kreds eller ét stykke udstyr ad gangen. Det gælder i private boliger, og det gælder endnu mere i erhverv, hvor flere grupper, strømforsyninger, LED-drivere, netværksudstyr og CTS-komponenter kan påvirke samme relæ.
Start med at afgrænse fejlen
Hvis det kan gøres uden at åbne tavlen eller røre faste installationer, skal du slukke de underliggende grupper og frakoble løst tilsluttet udstyr. Sæt derefter HPFI-relæet op igen.
Bliver relæet stående, tænder du grupperne én efter én. Falder det først, når en bestemt gruppe kommer på, har du afgrænset fejlen. Det sparer tid, og det giver elektrikeren et bedre udgangspunkt, når vi skal måle videre.
I en bolig peger det ofte mod et konkret apparat eller et fugtudsat område. I erhverv er billedet tit mere sammensat. Der kan være flere mindre lækstrømme, som hver for sig er små, men som samlet får relæet til at koble ud.
Typiske fejl i private hjem
I Storkøbenhavn ser vi de samme mønstre igen og igen i boliger. Det gælder især i køkkener, bryggers, kældre, garager og ved udendørs materiel, hvor fugt, slid og ældre tilslutninger giver problemer med mellemrum.
Begynd med det mest sandsynlige:
- Nyligt tilsluttede apparater, for eksempel vaskemaskine, opvaskemaskine, fryser eller elværktøj
- Udstyr i fugtige områder, som kælder, udhus, haveudtag og udendørs belysning
- Stikdåser og forlængerled, især hvis de bruges fast i kolde eller fugtige rum
- Grupper med mange køkkenapparater, hvor flere fejl kan optræde samtidig
Hvis relæet kun falder, når én bestemt gruppe er slået til, er det nyttig viden. Så er problemet ikke længere “strømmen går nogle gange”, men en konkret fejl på en afgrænset del af installationen.
Erhverv kræver en anden tilgang
I butikker, kontorer, klinikker og ejendomme med teknikrum er fejlen sjældent så enkel som i en bolig. Her arbejder man ofte med tæt pakkede tavler, flere underfordelinger og meget elektronisk udstyr, som giver små, konstante lækstrømme. Det ser vi ofte i Indre By, på Frederiksberg og i ældre erhvervsejendomme i brokvartererne, hvor installationer er bygget om flere gange.
For en butikskæde i Indre By oplevede vi, at deres relæ slog fra næsten hver eftermiddag. Fejlen lå ikke i butikkens eget udstyr, men i elektrisk støj og påvirkning i en tæt erhvervsejendom, efter at et anlæg i nabomiljøet var blevet ændret. Den type fejl finder man ikke med gætteri. Den kræver målinger, belastningsforståelse og overblik over hele forsyningssituationen.
I erhverv ser vi også ofte problemer omkring:
- LED-drivere og strømforsyninger, som samlet giver høj lækstrøm
- Køleudstyr, ventilation og pumper, der kun udløser fejl under drift
- Servere, netværk og UPS-anlæg, hvor mange små påvirkninger summer op
- CTS og anden bygningsstyring, hvor fejl kan være periodiske og svære at gengive manuelt
Her er driftskonsekvensen en reel del af vurderingen. Et relæ, der falder i en bolig, er generende. Et relæ, der falder i en butik, klinik eller kontorejendom, kan stoppe salg, alarmer, køl eller adgangssystemer.
Tegn på at fejlen sidder dybere
Nogle symptomer peger på mere end et enkelt apparat. Dem skal du tage alvorligt.
- Relæet falder igen med det samme, selv efter at løst udstyr er frakoblet
- Fejlen kommer i vådt vejr, særligt ved udendørs installationer eller kældre
- Flere grupper ser ud til at være involveret, uden et tydeligt fælles apparat
- Problemet opstår kun ved belastning eller bestemte tidspunkter på dagen
- Der er lugt af varmgang eller misfarvning omkring tavlen
I de tilfælde skal du stoppe ved observation og simpel afgrænsning. Resten hører hjemme hos en autoriseret installatør med det rigtige måleudstyr.
Hvis du vil se de mest almindelige årsager samlet, kan du læse vores guide til hvorfor et HPFI-relæ slår fra.
Det hjælper os mest, når vi kommer ud
Skriv ned, hvad der skete lige før udfaldet. Notér tidspunkt, vejrforhold, hvilken gruppe der sidst blev slået til, og hvilket udstyr der var i drift. I erhverv er det også værd at notere, om ventilation, køl, lysstyring eller andre tekniske anlæg kørte samtidigt.
Den slags oplysninger gør fejlsøgningen hurtigere. Især i komplekse installationer i Storkøbenhavn, hvor bolig og erhverv ofte ligger tæt, og hvor tavler er blevet udvidet over flere omgange, er mønstret omkring fejlen ofte lige så vigtigt som selve udfaldet.
Danske regler og hvornår du skal ringe til en autoriseret el-installatør
Det er godt at forstå sin eltavle. Det er ikke det samme som, at man selv må arbejde på den. Den grænse skal være helt skarp.
Alt arbejde på faste el-installationer, hvor der ændres, udskiftes eller monteres i selve installationen, hører hjemme hos en autoriseret el-installatør. Det gælder også, når emnet “bare” er et hpfi relæ diagram, et relæ der skal skiftes, eller en tavle der skal opdateres.
Reglen som mange bør kende
I Danmark blev det et bindende lovkrav, at alle bygninger skulle have HPFI-afbrydere installeret den 1. juli 2008. For boliger opført efter 1. juli 1991 var det allerede standard, men lovkravet fra 2008 gjorde det universelt, som beskrevet i gennemgangen af reglerne for HPFI og HFI.
Det betyder noget i praksis. Hvis du står med en ældre ejendom, en ombygget installation eller en tavle, der ikke er tydeligt dokumenteret, så er det ikke et område for forsøg og hjemmeløsninger. Det er et område, hvor installationen skal vurderes korrekt.
Det du gerne må, og det du ikke skal rode med
Du må gerne orientere dig. Du må gerne teste relæets testknap. Du må gerne notere, hvilke grupper der ser ud til at skabe problemer. Det er sund brugeradfærd.
Du skal ikke begynde at:
- Udskifte relæet selv
- Afmontere tavlefronter og arbejde inde i tavlen
- Efterspænde forbindelser
- Flytte ledere mellem grupper
- Forsøge at “forbedre” et hpfi relæ diagram i praksis
Det er både et sikkerhedsproblem og et dokumentationsproblem. Hvis der senere opstår brand, driftssvigt eller personskade, er det afgørende, at installationen er udført korrekt og lovligt.
Det farlige ved fejl i en eltavle er, at de ikke altid viser sig med det samme. Nogle fejl ligger skjult, indtil belastningen, fugten eller den forkerte kombination af udstyr får dem frem.
Hvornår det er tid at ringe med det samme
Der er nogle situationer, hvor du ikke skal bruge mere tid på egen fejlsøgning. Det gælder især, hvis sikkerhed eller drift er påvirket.
Reager hurtigt hvis:
- Relæet slår fra gentagne gange uden en tydelig og enkel forklaring
- Testknappen ikke giver forventet reaktion
- Du ikke kan resette relæet efter normal og forsigtig gennemgang
- Der er tegn på varmgang, misfarvning eller lugt af brændt materiale
- Ejendommen er ældre, og du er i tvivl om tavle og beskyttelse lever op til nutidige krav
- Erhvervsdrift påvirkes, især ved tavler der forsyner kontorpladser, netværk, belysning eller CTS
I private hjem handler det om at beskytte familien og boligen. I virksomheder handler det også om at beskytte medarbejdere, udstyr og kontinuitet. En ustabil tavle er ikke bare irriterende. Den er en reel driftsrisiko.
Forskellen på private og erhverv i Storkøbenhavn
I Storkøbenhavn ser vi ofte, at private installationer er blevet udvidet lidt ad gangen gennem årene. En ny terrasse, et ekstra køkkenpunkt, noget udendørs belysning, en opdatering i bryggers. Det kan være helt fint, hvis det er lavet rigtigt, men det giver flere steder, hvor fejl kan opstå.
I erhverv er udfordringen ofte anderledes. Her handler det mindre om enkelte udtag og mere om sammenhængen i hele anlægget. Én tavle kan påvirke både arbejdsro, datanetværk og tekniske funktioner. Derfor er dokumentation, opdeling og korrekt valg af komponenter ikke bare pæne ord. Det er en forudsætning for stabil drift.
Det er også dér, forskellen mellem en hurtig lappeløsning og en ordentlig installation bliver tydelig. En tavle skal ikke bare kunne tændes igen. Den skal kunne fungere sikkert og stabilt bagefter.
Det ansvarlige valg
Der er ikke noget nederlag i at ringe efter hjælp. Tværtimod. Det viser, at du tager både sikkerhed og installation alvorligt.
Hvis du står med et relæ, der driller, en tavle du ikke stoler på, eller et hpfi relæ diagram du gerne vil have vurderet i forbindelse med bolig, erhverv eller renovering, så er det klogt at få en autoriseret installatør til at gennemgå det ordentligt.
Hvis du vil have professionel hjælp til fejlfinding, udskiftning af HPFI-relæ, tavlegennemgang eller el-arbejde i bolig eller erhverv, kan du kontakte os hos Fortify Electric. Vi hjælper private, boligforeninger og virksomheder i Storkøbenhavn med driftssikre el-installationer, dokumenteret arbejde og hurtig indsats, når strømmen driller.
