Bevægelsessensor udendørs montering: Din guide til et

Mange tror, at en udendørs bevægelsessensor er sådan en opgave, man bare lige skruer op og forbinder på en halv time. Det er også den mest udbredte misforståelse, vi møder. For det, der ser enkelt ud på væggen, er ofte det, der giver flest fejl bagefter, hvis placering, tæthed og tilslutning ikke er tænkt ordentligt igennem.

Når bevægelsessensor udendørs montering bliver lavet rigtigt, får du lys dér, hvor du har brug for det, og kun når du har brug for det. Når den bliver lavet forkert, får du en lampe, der tænder for vinden, regnen, katten eller slet ikke reagerer, når du selv kommer hjem. Her får du den faglige version af arbejdet, sådan som vi griber det an i virkeligheden.

Derfor er korrekt montering af din sensor afgørende

Det mest populære råd på nettet er, at du bare skal finde et sted med "god udsigt" og skrue sensoren op. Det råd holder ikke, når man ser på de fysiske vilkår. En udendørs sensor arbejder i regn, fugt, temperaturskift, støv og slagregn — ikke i et kontrolleret rum. Det betyder konkret, at tre fysiske detaljer afgør, om installationen holder:

• Kabelindføringen: Det er her, fugt kan komme ind. Kabelgennemføringen skal slutte tæt med pakning og passe til kabeltykkelsen.
• Kapsling og IP-klasse matchet til placeringen: IP-klassen skal passe til det reelle miljø — slagregn nær jordniveau stiller andre krav end placering under udhæng. Vores guide om IP-klasser til udendørs installationer gennemgår detaljerne.
• Underlag og fæstning: En sensor på et underlag, der vibrerer eller arbejder med vejret, kan give falske triggere og påvirke fastgørelsen over tid.

Der er også en vigtig forskel: En bevægelsessensor, typisk en PIR-sensor, registrerer varmeforskelle ved bevægelse, mens en lyssensor i en skumringsrelæ-løsning registrerer omgivelseslyset og tænder lampen, når det bliver mørkt. Sensorstyret belysning kan også bidrage til at reducere energiforbruget. Forsøg fra University of California, Davis, har dokumenteret energibesparelser på cirka 50-60 % ved adaptiv udendørs belysning med PIR-sensorer og dæmpbare LED-armaturer (Davis-projektet om sensordrevet udendørs belysning). I praksis kan armaturer eksempelvis dæmpes fra 100 % til 50 %, når området ikke er i brug, og skrues op igen ved registrering.

Når vi bliver kaldt ud til fejl på udendørs sensorer, er problemet sjældent selve sensoren alene. Det er som regel kombinationen af forkert placering, dårlig tætning ved kabelindføring eller en løsning, der ikke passer til opgaven. Det gælder både ved hoveddøre, indkørsler, terrasser, carporte og bagindgange.

Praktisk regel: En god udendørs sensor skal ikke bare kunne tænde lyset. Den skal kunne lade være med at tænde, når den ikke skal.

Fejlene vi ser igen og igen

Mange problemer starter småt. Lampen tænder lidt for ofte. Så begynder man at skrue ned for følsomheden. Derefter reagerer den for sent. Til sidst ender man med en løsning, som ingen i huset stoler på.

De klassiske fejl er ofte disse:

• Sensoren sidder for lavt eller for højt: Så rammer den forkert i forhold til den bevægelse, den skal registrere.
• Kabelindføringen er ikke lukket ordentligt: Fugt kan finde vej over tid.
• Der er ikke tænkt på det danske vejr: Udendørs udstyr skal være egnet og monteret derefter.

Det er også her, forskellen på gør-det-selv-råd og faglig udførelse bliver tydelig. Vi tænker ikke kun på, om lyset tænder i dag. Vi tænker på, om installationen stadig fungerer, når efteråret, frosten og slagregnen har været forbi.

Sådan vælger du den rigtige sensor til dit behov

Den rigtige sensor afhænger af, hvad den skal løse. Ved en hoveddør er ønsket ofte komfort og tryghed. I en indkørsel handler det tit om at få lys i det rigtige område uden at aktivere på trafik udenfor grunden. Ved et skur eller en bagindgang er opgaven ofte mere enkel, men det er stadig vigtigt, at løsningen tåler udendørs forhold.

Mange køber efter udseende eller pris. Det er sjældent den rigtige rækkefølge. Start i stedet med funktion og placering.

PIR eller radar

En PIR-sensor registrerer varmeforskelle ved bevægelse. Det er den løsning, de fleste kender, og den er ofte et godt valg til almindelig udendørs belysning ved bolig og mindre erhverv. Når den er monteret rigtigt, giver den en kontrolleret reaktion.

En radarsensor arbejder anderledes og kan være mere følsom over for bevægelse gennem lettere materialer eller i mere komplekse omgivelser. Det kan være en fordel nogle steder, men også give flere uønskede aktiveringer, hvis omgivelserne ikke passer til teknologien.

Det korte faglige råd er dette:

• Vælg PIR, når du vil have en klassisk løsning til udendørs lys ved dør, facade eller indkørsel.
• Vælg radar, hvis opgaven kræver en anden type registrering, og du har taget højde for omgivelsernes betydning for følsomheden.
• Undgå at vælge den mest følsomme sensor som standard: Mere følsomhed er ikke automatisk bedre. Det kan give flere uønskede aktiveringer.

Den bedste sensor er ikke den, der reagerer mest. Det er den, der reagerer rigtigt.

IP-klasse er ikke pynt på emballagen

Når vi taler udendørs el-arbejde, er IP-klassen afgørende. Tænk på den som forskellen mellem en let regnjakke og arbejdstøj til en våd vinterdag. Begge er jakker, men de er ikke lavet til det samme.

Det er ikke nok, at selve sensoren er beregnet til udendørs brug. Hele løsningen skal passe sammen. Hvis kapslingen, samlingen eller kabelgennemføringen er svag, hjælper det ikke meget, at sensoren på papiret er holdbar.

Vælg med disse forhold i baghovedet:

• Åben og udsat facade: Her stilles der højere krav til tæthed og montering.
• Placering under udhæng: Det giver bedre vilkår, men fjerner ikke behovet for korrekt udstyr.
• Nær jord, planter eller områder med opsprøjt: Her kan belastningen være større end forventet.

Match sensoren med opgaven

Det er også vigtigt at vælge efter brugeradfærd. En sensor ved hoveddøren skal opføre sig anderledes end en sensor ved en affaldsgård eller et vareområde. Hvis du vil have en løsning, der føles rar i hverdagen, skal sensoren passe til stedet og ikke omvendt.

Vi anbefaler normalt, at du tænker i tre spørgsmål før køb:

1. Hvem skal registreres, mennesker tæt på huset eller bevægelse længere ude?
2. Hvor udsat er stedet, både for vejr og forstyrrende bevægelse?
3. Skal løsningen være enkel eller integreret, altså kun tænde en lampe eller indgå i en større elinstallation?

Når de svar er på plads, bliver det langt nemmere at vælge rigtigt første gang.

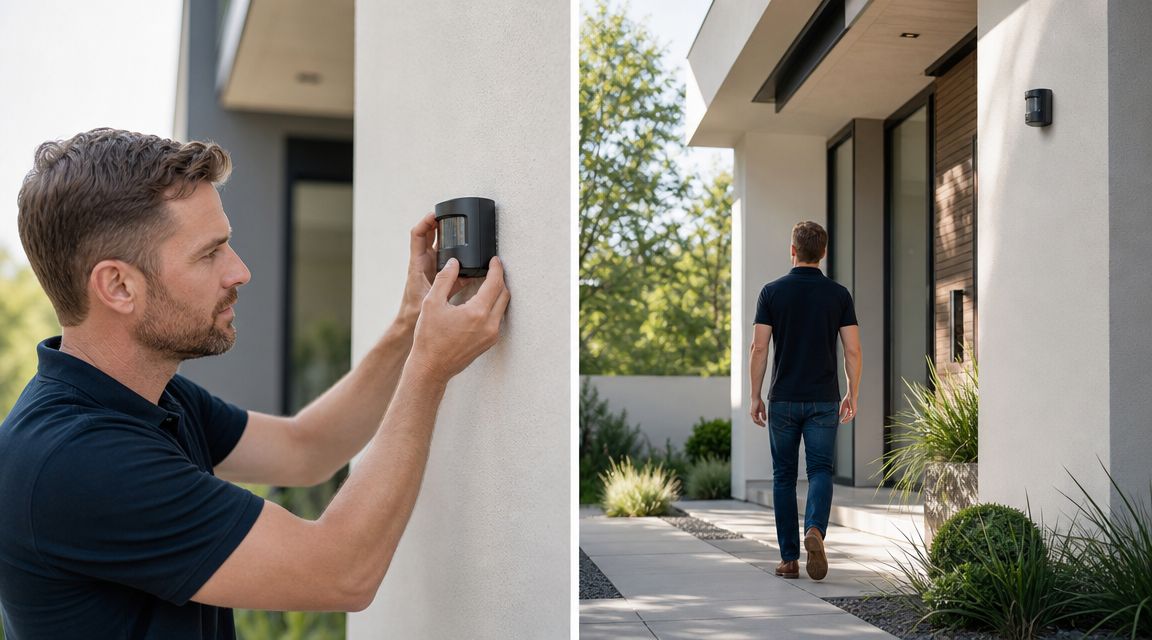

Find den optimale placering for færrest fejl

Placeringen afgør, om sensoren bliver en hjælp eller en irritation. Her gør erfaring en reel forskel, for mange fejl opstår ikke i produktvalget, men i vinklen, højden og det miljø, sensoren bliver sat ind i.

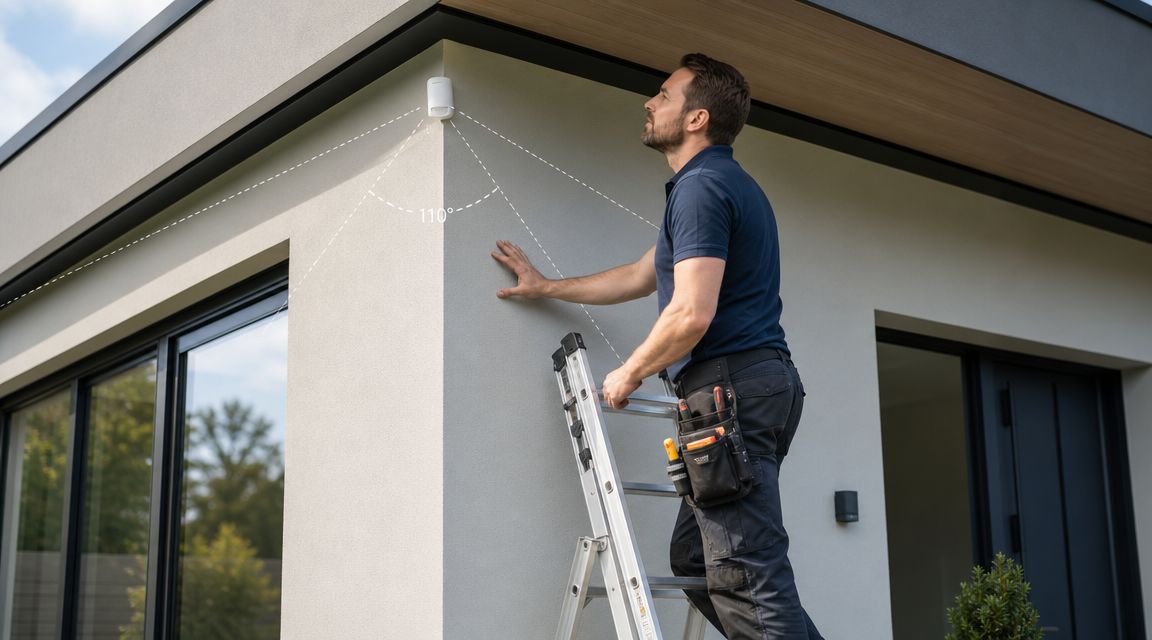

Ved udendørs montering af en PIR-bevægelsessensor er en god metode at placere den i ca. 2–3 m højde og vinkle den på tværs af gangretningen, ikke direkte ud ad den. Niko angiver et detekteringsfelt på 180° og op til 14 m ved 2,5 m monteringshøjde og fremhæver, at sensoren bliver mere sensitiv, når den placeres på tværs af bevægelsesretningen. Det fremgår af Nikos danske guide til udendørs bevægelsessensor.

Tværgående bevægelse giver bedre registrering

Det her er en af de detaljer, mange overser. Hvis en person går direkte mod sensoren, kan registreringen være mindre præcis, end når personen krydser forbi dens felt. Derfor sidder en sensor sjældent bedst, når den peger lige ud mod fortov, port eller låge.

Den praktiske løsning er at lade sensoren dække den passage, du vil registrere, fra siden eller skråt. Det giver typisk et mere kontrolleret resultat ved stier, indkørsler og facader.

Gode tommelfingerregler i praksis:

• Ved hoveddør: Lad sensoren dække den sidste del af adgangen, hvor man bevæger sig ind foran døren.
• Ved indkørsel: Undgå at lade den kigge direkte ud mod vejen.

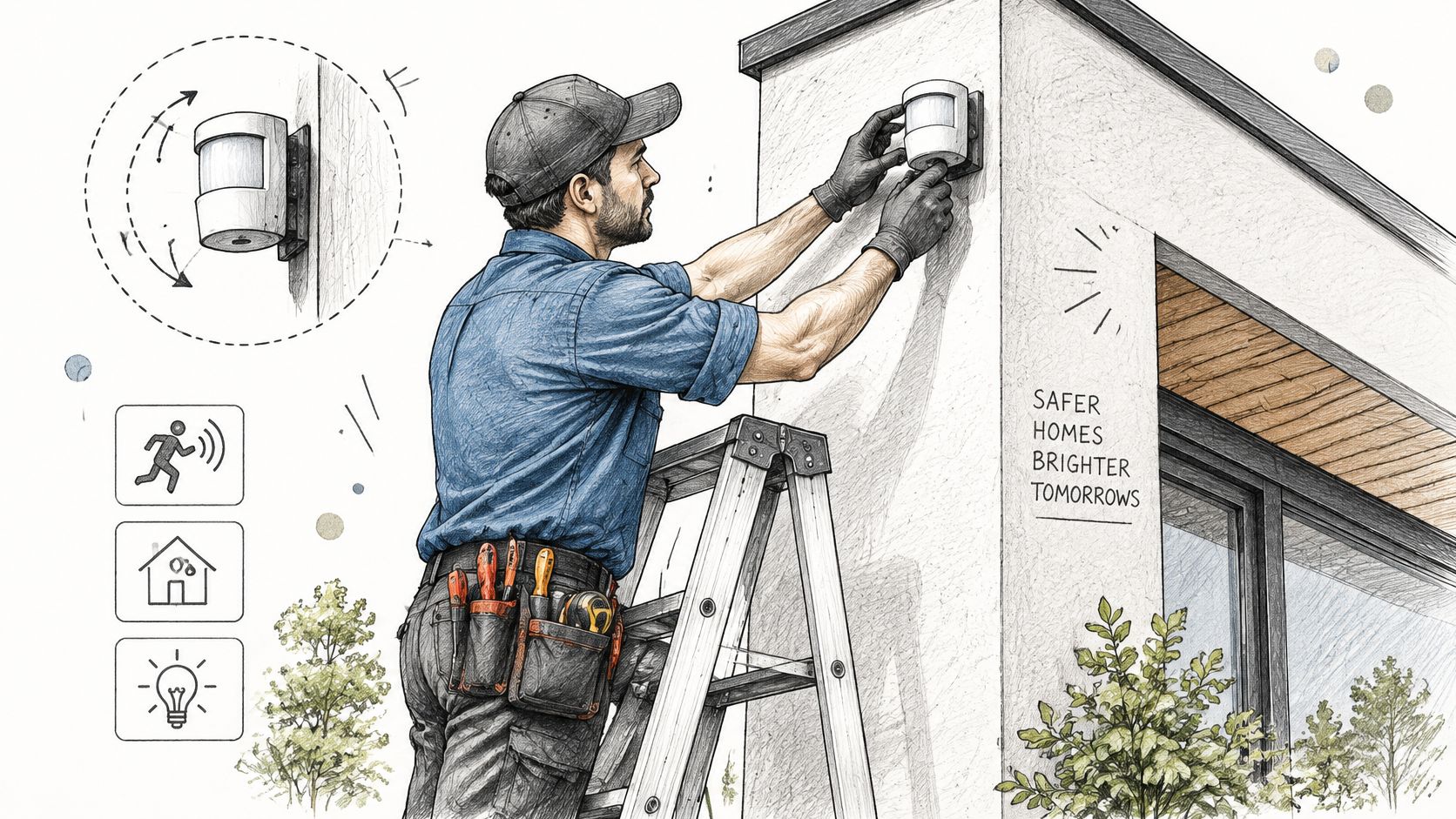

• Ved hjørner: Hjørnemontering kan være effektiv, hvis den fanger bevægelse langs bygningen og ikke væk fra den.

De skjulte syndere bag falske triggere

En sensor reagerer ikke kun på det, du håber, den ser. Den reagerer også på omgivelserne. Træer med bevægelige grene, varmekilder og luftstrømme bør undgås, fordi de kan øge risikoen for falske triggere. Det gælder især steder, hvor vinden arbejder hårdt omkring facaden.

Det er typisk disse ting, der skaber bøvl:

• Buske og grene i bevægelse: Særligt tæt på registreringsfeltet.
• Ventilation og varmeudslip: Varm luft kan forstyrre en PIR-løsning.
• Uro i kanten af feltet: For eksempel aktivitet, der ikke er relevant for det område, du vil overvåge.

En sensor skal placeres efter den bevægelse, du vil fange, ikke bare efter hvor der er plads på væggen.

Sådan arbejder vi med finjustering

Professionel opsætning er sjældent "op første gang og færdig". Vi vælger placering, tester rækkevidden og finjusterer derefter vinkel og højde i små trin, indtil lampen reagerer på den ønskede passage. Det er også den arbejdsgang, der ligger tættest på producentens anbefalinger i den tidligere nævnte guide.

Værktøj og materialer du skal have klar

En ordentlig montering starter før første hul i væggen. Her er tjeklisten, vi bruger, når en opgave klargøres:

• Spændingstester: Brug den til at kontrollere, at kredsen er spændingsfri, før der arbejdes. Test måleinstrumentet på en kendt spændingskilde før og efter kontrollen.
• Boremaskine med bor til underlaget: Murværk, puds og træ kræver forskellige bor og passende plugs.
• Afisoleringsværktøj: Det hjælper med at fjerne isoleringen rent uden at beskadige lederne.
• IP68-samlemuffer: Brug egnede vandtætte samlemuffer eller kapslinger til udendørs samlinger. IP68-muffer kan beskytte samlingen mod fugt, når de monteres efter producentens anvisninger.
• Kabel til udendørs brug: Vælg kabel efter installationens forhold og producentens anvisninger. H07RN-F kan være relevant til synlige udendørs kabelføringer, når det passer til opgaven.
• Fastgørelsesmaterialer og tætningsdele: Kontrollér, at skruer, plugs, pakninger og kabelgennemføringer passer til underlaget og sensorens kapsling.

El-tape er ikke en erstatning for en egnet udendørs samlemuffe eller kapsling. Tape alene giver ikke den beskyttelse mod fugt og vand, som en korrekt valgt og monteret samleløsning skal sikre.

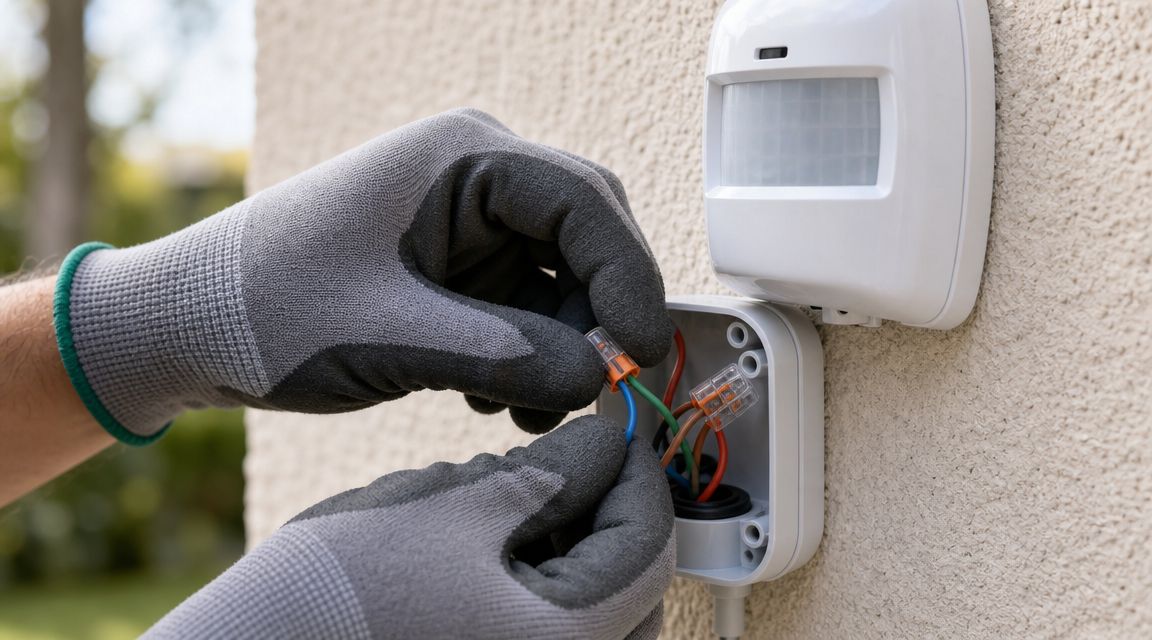

Tilslutning af sensoren – her er sikkerhed altafgørende

Tilslutning af en sensor på 230 V kræver, at ledere forbindes efter sensorens koblingsdiagram, og at installationen er sikker. I vores arbejde begynder vi altid med at afbryde den relevante gruppe og kontrollere med en spændingstester, at kredsen er spændingsfri. Vi kontrollerer også, at testeren fungerer før og efter målingen.

Ved en almindelig 230 V PIR-sensor skal klemmerne identificeres ud fra producentens diagram. Typisk forbindes L med den faste fase (Live), N med nul (Neutral), og PE med beskyttelseslederen/jord, hvis sensoren har en jordklemme. Sensorens udgang til lampen er ofte markeret L′ eller LOAD. Herfra føres den tændte fase videre til lampens faseklemme. Lampens nul forbindes til nul, og beskyttelseslederen føres videre, hvor installationen og armaturet kræver det. Følg altid det konkrete diagram; mærkninger og tilslutningsmuligheder kan variere mellem modeller.

Vi kontrollerer, at lederne sidder fast i klemmerne, at der ikke er synligt kobber uden for klemmen, og at pakninger og kabelindføringer slutter tæt. En løs nulforbindelse er særlig vigtig at undgå: Den kan give ustabil drift og fejl i belysningen. Hvis ledningsfarver, eksisterende installation eller mærkning ikke stemmer med diagrammet, skal arbejdet standses, indtil forbindelserne er afklaret.

Ved udendørs tilslutning skal kabel og samlinger passe til placeringen og vejrpåvirkningen. H07RN-F kan være relevant til en egnet synlig udendørs kabelføring, men det erstatter ikke korrekt dimensionering, beskyttelse eller tætning. Se også vores vejledning om vandtæt udendørs stikkontakt og tilhørende installation. For yderligere generel vejledning kan du læse Greenlines guide til montering af bevægelsessensor.

Fast tilslutning og ændringer i en 230 V-installation skal udføres efter gældende regler og af en autoriseret elinstallatør, når arbejdet kræver det. Er du i tvivl om installationen, så få en fagperson til at kontrollere den.

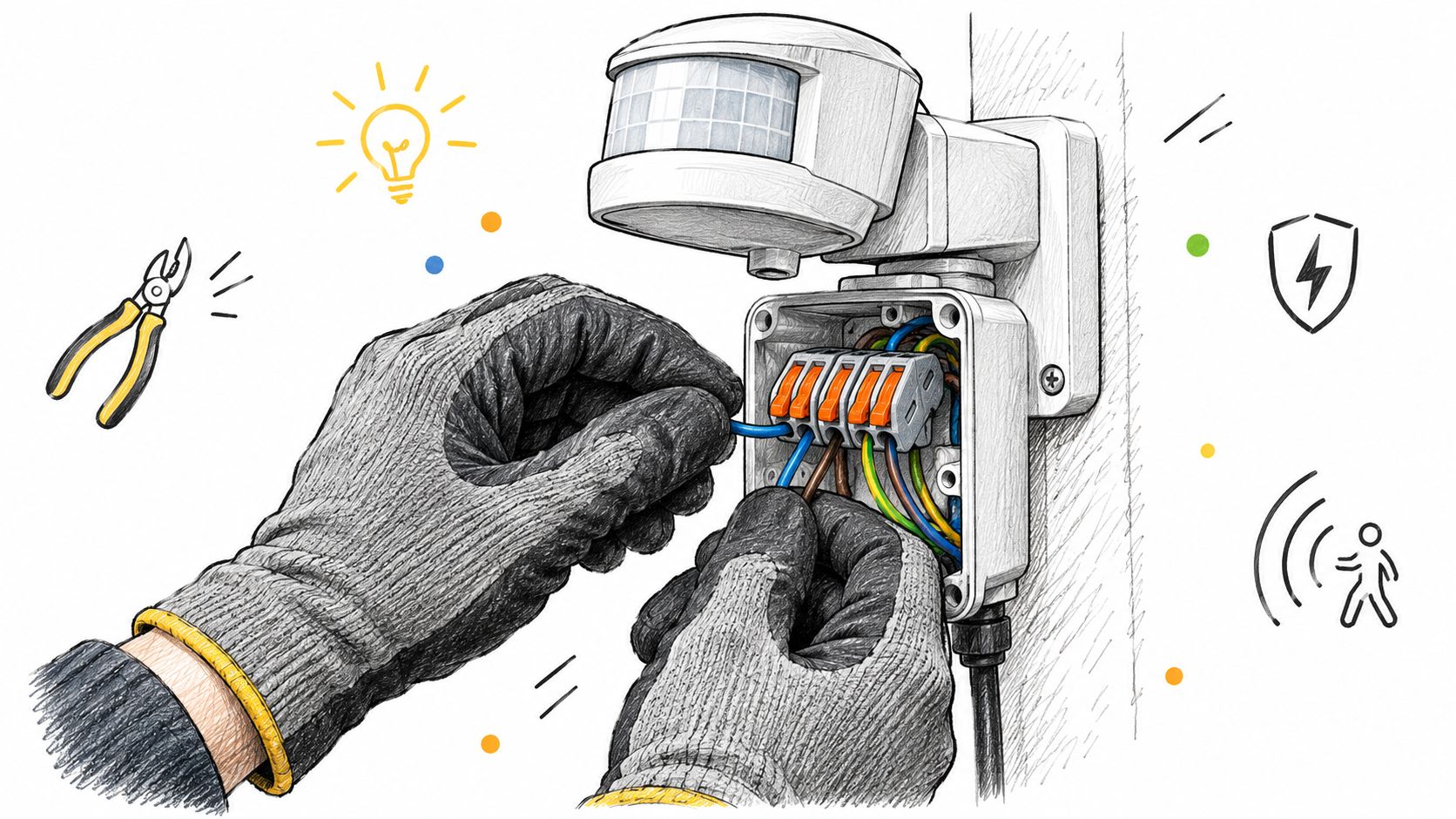

Sådan tilslutter du ledningerne korrekt

Ved montering af bevægelsessensor ledninger er det vigtigt at følge sensorens diagram frem for at gætte ud fra lederfarver alene. Denne oversigt forklarer de typiske forbindelser ved en 230 V PIR-sensor, men erstatter ikke producentens anvisninger eller en fagpersons vurdering.

1. Afbryd strømmen: Sluk for den relevante gruppe, og kontrollér med en spændingstester, at der ikke er spænding. Kontrollér testeren på en kendt spændingskilde før og efter.
2. Find klemmerne i diagrammet: Identificér L (Live/fase), N (Neutral/nul), PE (jord/beskyttelsesleder, hvis relevant) samt sensorens udgang til lampen, ofte mærket L′ eller LOAD.
3. Tilslut forsyningen: Forbind den faste fase til L og nul til N. Forbind beskyttelseslederen til PE, hvis sensoren har en jordklemme, og før jordforbindelsen videre til lampen, når det er påkrævet.
4. Forbind lampen: Før sensorens tændte udgang, L′/LOAD, til lampens faseklemme. Lampens nul forbindes til nul. Kontrollér, at alle ledere sidder fast, og at der ikke er blotlagt kobber.
5. Luk kapslingen tæt: Før kablet gennem den beregnede gennemføring, og montér pakninger og dæksel efter producentens anvisninger. H07RN-F kan anvendes til relevante udendørs kabelføringer, når kabeltype og dimensionering passer til forholdene.

Hvis en leder eller klemme ikke kan identificeres sikkert, skal du ikke fortsætte. Fast tilslutning på 230 V skal håndteres af en autoriseret elinstallatør, når reglerne kræver det.

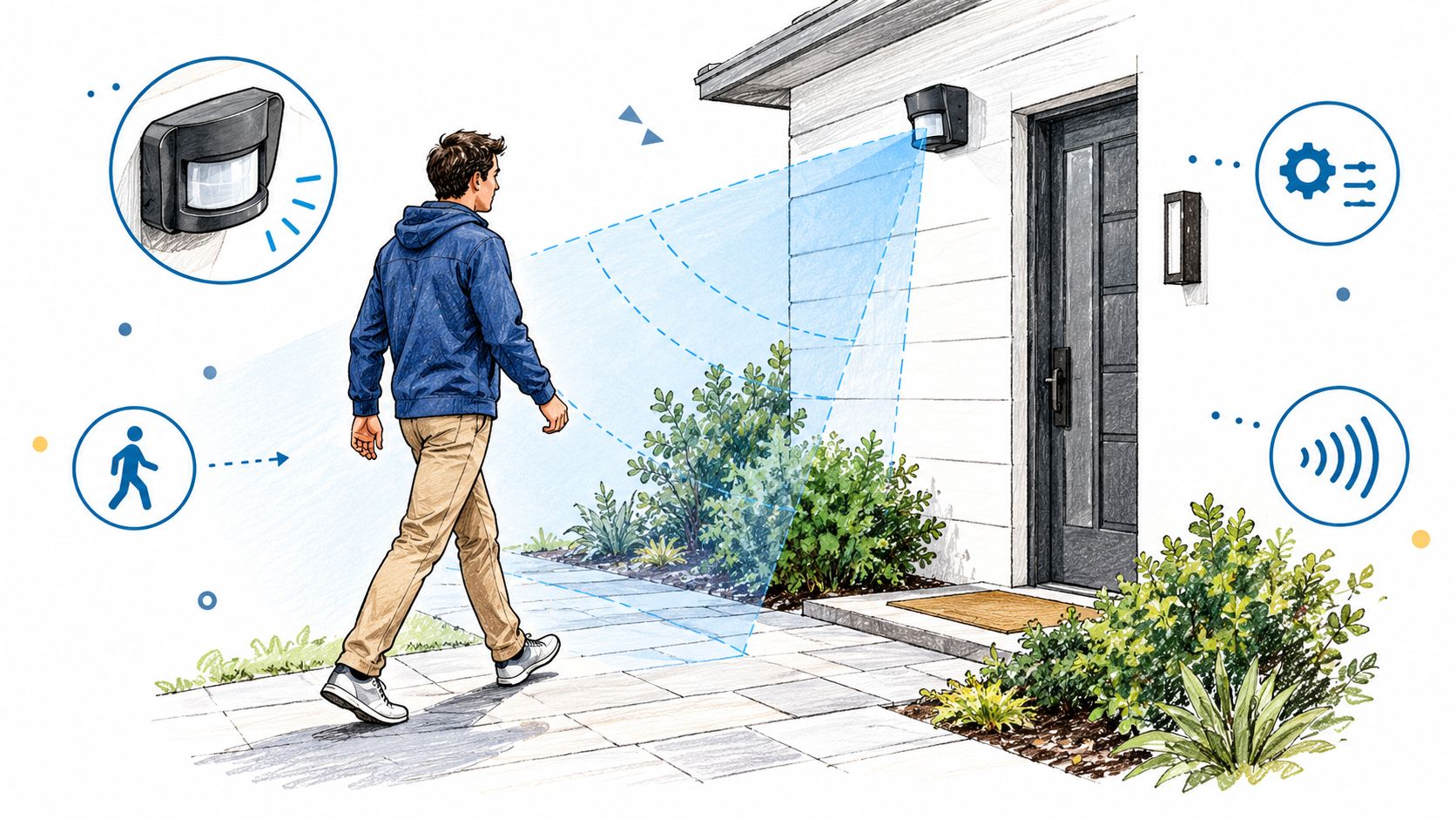

Indstilling og test for en perfekt oplevelse

Når sensoren er monteret og tilsluttet, skal den indstilles og testes på stedet. Vi starter med de grundlæggende indstillinger for rækkevidde, lysniveau og tændtid, og foretager derefter små ændringer, så lyset reagerer på den tilsigtede bevægelse.

Kalibreringsguide

Vi bruger denne rækkefølge, når vi kalibrerer en sensor:

1. Indstil rækkevidden lavt til at begynde med. Det begrænser uønskede aktiveringer, mens du tester.
2. Vælg lysniveau eller skumringsgrænse. Hvis sensoren har en LUX-indstilling, justeres den, så lyset kun tænder ved det ønskede omgivende lysniveau.
3. Indstil tændtiden. Vælg, hvor længe lampen skal være tændt efter registrering, inden for sensorens indstillingsmuligheder.
4. Gå testområdet igennem og finjustér. Bevæg dig på tværs af feltet, kontrollér hvor lampen tænder, og justér vinkel eller følsomhed lidt ad gangen.

Vi tester helst flere gange fra den passage, der skal registreres, og kontrollerer også, at bevægelse uden for området ikke tænder lampen. Det er lettere at finde en stabil indstilling med små justeringer end ved at ændre flere indstillinger på én gang.

Ofte stillede spørgsmål om bevægelsessensorer

Hvad er forskellen på en PIR-sensor og en lyssensor?

En PIR-sensor registrerer bevægelse ved ændringer i varmeudstråling. En lyssensor registrerer lysniveauet. Et skumringsrelæ tænder typisk belysningen, når det bliver mørkt, mens en PIR-sensor tænder lys ved registreret bevægelse. Nogle løsninger kombinerer de to funktioner.

Hvad skal jeg være opmærksom på ved lyssensor udendørs montering?

Ved lyssensor udendørs montering skal du vælge en placering, hvor sensoren måler det omgivende lys uden at blive påvirket uhensigtsmæssigt af lampens eget lys. Kontrollér også, at kapsling, kabelindføring og øvrige dele passer til placeringen og de udendørs forhold.

Kan jeg montere en lampe med sensor selv?

Du kan følge producentens anvisninger for placering og indstillinger, men tilslutning eller ændringer i en fast 230 V-installation skal udføres af en autoriseret elinstallatør, når reglerne kræver det. Er du usikker på ledningerne, bør du få installationen vurderet af en fagperson.

Hvor bør en udendørs bevægelsessensor placeres?

Placeringen afhænger af det område, du vil dække. En højde på cirka 2–3 m og en vinkel på tværs af den forventede gangretning er et godt udgangspunkt, men kontrollér altid sensorens monteringsvejledning og test området efter installation.
