Mange tror, at potentialudligning bare er den gamle grøn-gule ledning på et vandrør i kælderen. Det er en farlig forenkling. I virkeligheden er potentialudligning en vigtig del af den samlede el-sikkerhed i bygningen, og det er ofte netop de eksisterende installationer, renoveringer og blandede løsninger, der skaber tvivl.
Vi møder det både hos private, boligforeninger og i erhvervsejendomme. Der er sat nyt badeværelse op, etableret ladeløsning, trukket nye føringsveje til ventilation eller lavet ombygning i et kontormiljø, men ingen har taget ordentligt stilling til, om de ledende dele stadig er korrekt udlignet. Det er her, mange standardguider bliver for overfladiske.
Her får du en jordnær gennemgang af, hvad potentialudligning er, hvad der faktisk gælder, hvilke undtagelser der findes, og hvordan du som ejer, driftsansvarlig eller facility manager kan vurdere en eksisterende installation, før du ringer efter en autoriseret elektriker.
Er du sikker på at din el-installation er sikker
Den mest udbredte misforståelse er, at potentialudligning kun handler om at “forbinde alt metal”. Det gør den ikke. Den handler om at forhindre farlige spændingsforskelle mellem dele, som mennesker kan berøre samtidig. Det er en stor forskel, og det er præcis derfor, vurderingen af eksisterende installationer kræver faglighed.
Vi ser især usikkerhed i bygninger, hvor installationerne er bygget om ad flere omgange. Et teknikrum kan have nyere tavle, ældre rørføringer, nye ventilationskanaler og en ombygget etage ovenover. Hver del kan være udført fornuftigt hver for sig, men samlet kan der opstå huller i sikkerheden, hvis ingen har set på helheden.
Det mange overser i praksis
I hverdagen er problemet sjældent, at nogen bevidst springer sikkerheden over. Problemet er oftere, at potentialudligning er usynlig, indtil noget går galt. Når en installation fungerer til daglig, tror mange, at alt er i orden. Men potentialudligning er netop den type sikkerhedsløsning, der skal være korrekt, før fejlen opstår.
For en ejendomsejer eller driftsansvarlig giver det god mening at stille nogle enkle spørgsmål:
- Er bygningen bygget om flere gange så gamle og nye installationer mødes?
- Er der mange metaldele som rør, kanaler, stålkonstruktioner eller teknikudstyr tæt på hinanden?
- Er der områder med højere risiko som vådrum, kældre, teknikrum eller produktionsområder?
- Manglende dokumentation gør det svært at vide, hvad der faktisk er udført korrekt.
Mange installationer ser pæne ud på overfladen. Det er ikke det samme som, at sikkerheden hænger rigtigt sammen bag paneler, lofter og tavler.
Når man forstår det, bliver potentialudligning ikke et nørdet detaljekrav. Det bliver et konkret spørgsmål om tryghed, drift og ansvar. Det gælder både i parcelhuset, i institutionen og i ejendommen med mange brugere og mange tekniske systemer.
Hvad er potentialudligning egentlig
Potentialudligning er i danske installationer en elektrisk forbindelse mellem ledende dele med det formål at opnå ækvipotentiale. Sikkerhedsstyrelsen beskriver, at den beskyttende potentialudligning skal bringe ledende dele på omtrent samme elektriske potentiale for at reducere farlige spændingsforskelle, og lederens tværsnit skal mindst svare til halvdelen af den største beskyttelsesleder i installationen, dog typisk minimum 6 mm² i boliger af mekaniske grunde, som beskrevet i Sikkerhedsstyrelsens vejledning om beskyttende potentialudligning.
Tænk på det som samme vandniveau
Den letteste måde at forstå det på er at tænke på metaldele i en bygning som beholdere med vand. Hvis vandstanden er forskellig, vil vandet søge fra højere til lavere niveau. Ved el-fejl sker noget lignende. Hvis to metaldele har forskelligt elektrisk potentiale, og en person berører dem samtidig, kan kroppen blive den uønskede forbindelse imellem dem.
Potentialudligning sørger for, at de ledende dele ligger på omtrent samme niveau. Så reduceres risikoen for den spændingsforskel, der ellers kan mærkes som elektrisk stød.
Hvilke dele taler vi om
Det er ikke kun klassisk VVS. I praksis kan det være:
- Vandrør og varmerør som går gennem bygningen
- Ventilationskanaler der forbinder flere områder
- Armering og stålkonstruktioner i bygningen
- Andre berørbare metaldele der kan indgå i en farlig potentialforskel
Det afgørende er ikke, om noget er lavet af metal. Det afgørende er, om det er en ledende del, som kan skabe en farlig forskel i spænding i forhold til andre dele, man kan røre.
Praktisk regel: Hvis to ledende dele kan berøres samtidig, skal man tænke sikkerhed før man tænker bekvemmelighed.
Derfor betyder det også noget for udstyr
Mange forbinder kun potentialudligning med personbeskyttelse. Det er også det vigtigste. Men i bygninger med følsomt udstyr har det en klar praktisk side. Når jordforhold og udligning ikke spiller sammen, kan man få fejl, støj og svære driftsproblemer, som er irriterende at fejlfinde på. Især i større eller ombyggede installationer bliver det hurtigt dyrt i tid og afbrydelser, selv før nogen taler om reel fare.
Hovedudligning og supplerende udligning
Der er stor forskel på bygningens overordnede sikkerhedsnet og den lokale ekstra beskyttelse i særlige områder. Når de to bliver blandet sammen, opstår mange af de fejl, vi ser ved renoveringer.
Hovedudligning i bygningen

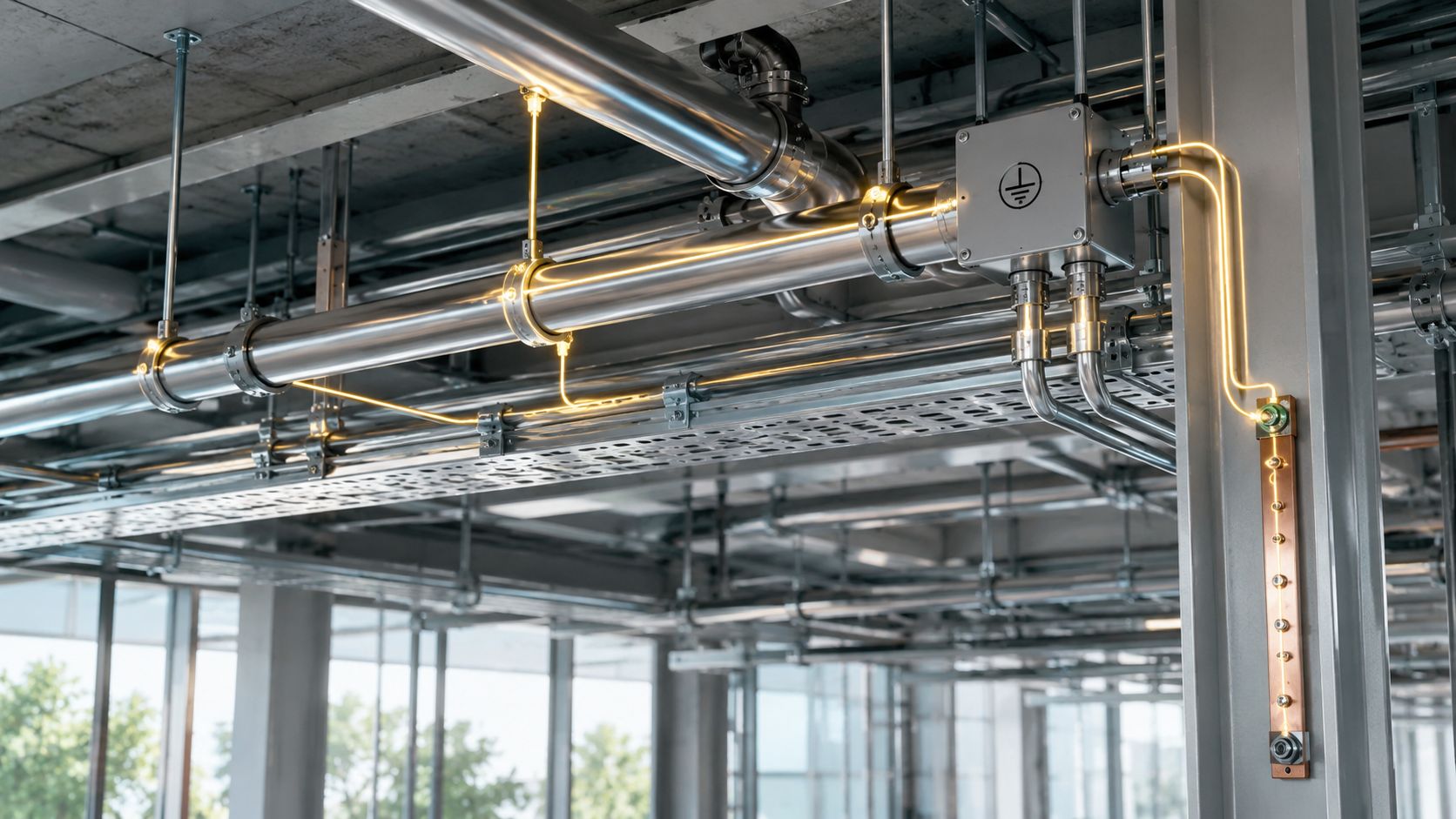

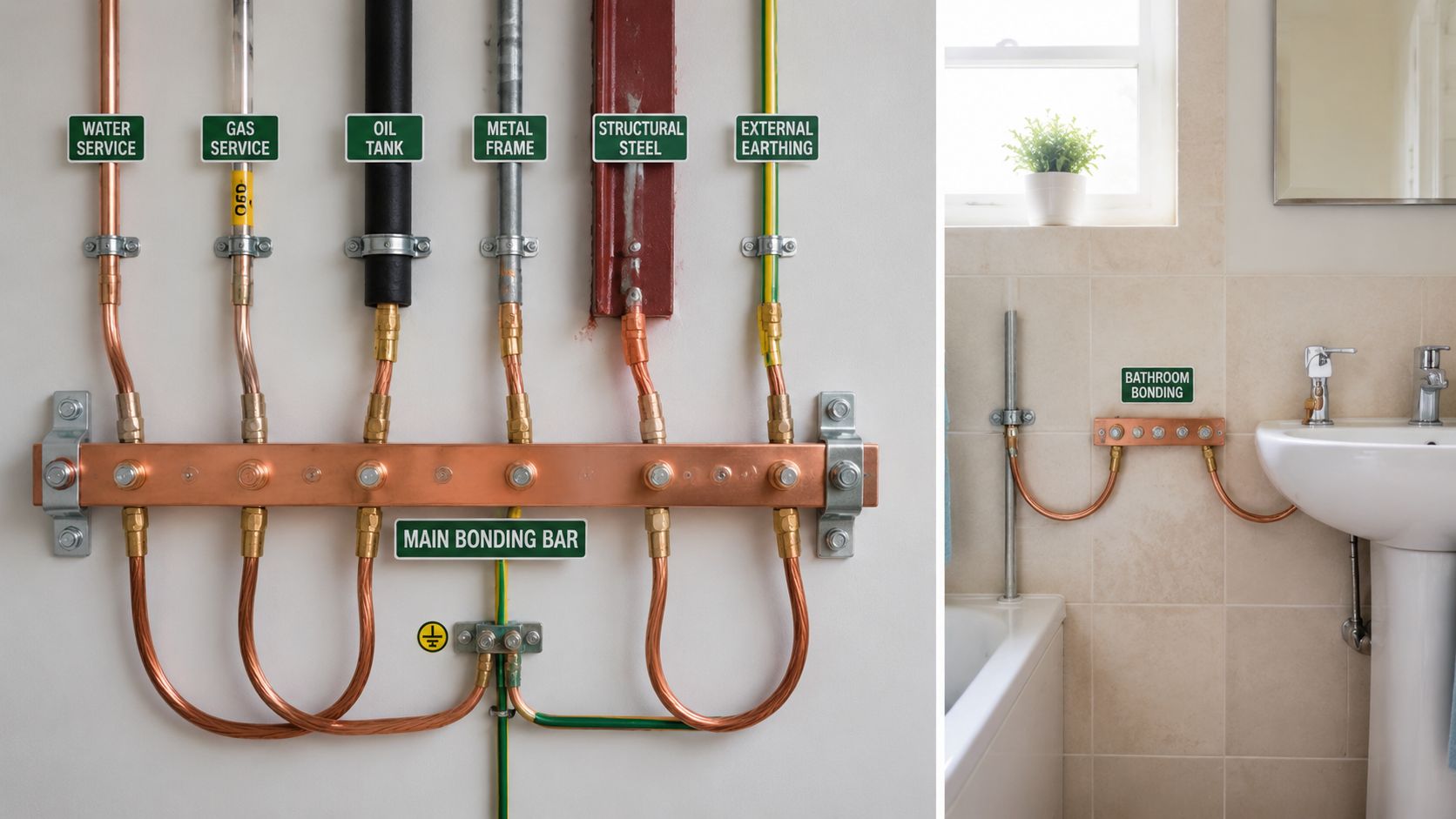

Hovedudligning er den grundlæggende forbindelse mellem bygningens væsentlige ledende dele. Her ser man typisk på de metalinstallationer, der kommer ind i bygningen, eller som forbinder større dele af den. Det er rygraden i beskyttelsen.
Hvis den del ikke er tænkt rigtigt, hjælper det ikke meget, at enkelte rum ser pænt udført ud. En installation kan godt have flotte afslutninger på badeværelset og stadig mangle sammenhæng i den overordnede udligning.
Typiske steder, hvor man undersøger hovedudligning:
- Ved indføringen i bygningen hvor rør og andre ledende installationer kommer ind
- I teknikrum og tavleområder hvor mange systemer mødes
- Ved større metalføringsveje som kanal- og stålkonstruktioner
Supplerende udligning i særlige områder
Supplerende potentialudligning bruges som ekstra lokal beskyttelse, især hvor risikoen er højere. Det gælder særligt i vådrum. Her er mennesker ofte i direkte kontakt med vand, bare fødder og flere berørbare metaldele på samme tid. Det gør små fejl mere alvorlige.
Ifølge vejledningen om supplerende beskyttende potentialudligning skal den forbindes til beskyttelseslederne for alt materiel, og alle udsatte ledende dele på fastmonteret materiel samt relevante fremmede ledende dele skal omfattes. Lederkravene er 2,5 mm² Cu ved mekanisk beskyttelse og 4 mm² Cu uden.
Det er netop her, badeværelsesrenoveringer ofte går skævt. Fliserne er nye, armaturerne er flotte, og alt ser færdigt ud. Men hvis ingen har taget den elektriske helhed alvorligt, er det ikke en sikker løsning.
I vådrum er det sjældent det synlige, der afgør kvaliteten. Det er detaljerne bag væg, gulv og tilslutninger, der viser om arbejdet er gjort ordentligt.
Det som virker og det som ikke virker
Det, der virker, er en samlet vurdering af rummets ledende dele og den måde, folk faktisk bruger rummet på. Det, der ikke virker, er standardløsninger uden blik for de samtidige berøringsflader.
En løs klemme, en glemt metalramme eller en ændret rørføring efter en ombygning kan være nok til, at en ellers pæn installation ikke længere giver den beskyttelse, man tror.
Lovkrav og standarder du skal kende
Potentialudligning er ikke et valg, man kan tage efter temperament. Beskyttende potentialudligning er et normkrav i danske nye elinstallationer efter Installationsbekendtgørelsen og DS/HD 60364-serien. Formålet er at bringe udsatte og fremmede ledende dele til samme potentiale for at reducere berøringsspænding, og hovedreglen for dimensionering er mindst halvdelen af tværsnittet for den største beskyttelsesleder i installationen, med et typisk minimum på 6 mm² i private boliger, som beskrevet hos Dandel om potentialudligning.
Det vigtige for dig som ejer eller driftsansvarlig er ikke at lære standarderne udenad. Det vigtige er at forstå, at reglerne findes, fordi sikkerheden skal fungere samlet. Potentialudligning er ikke et separat tillæg. Det er en del af den samlede beskyttelse i installationen.
Hvorfor reglerne har betydning i praksis
Når en fejl opstår, skal strømmen have en kontrolleret vej. Hvis udligningen mangler, er dårlig eller brudt af senere ombygninger, kan fejlstrømmen finde andre veje, og så bevæger man sig væk fra den beskyttelse, installationen er bygget til at levere.
Det er også derfor, sammenhængen til tavle, jordforhold og fejlbeskyttelse er vigtig. Hvis du vil forstå den del bedre, har vi beskrevet samspillet i vores guide om montering af HPFI-relæ.
Dokumentation er ikke papir for papirets skyld
For erhverv, boligforeninger og institutioner er dokumentation en praktisk nødvendighed. Når bygningen skal ombygges, serviceres eller overdrages, er det afgørende at vide, hvad der faktisk er udført. Manglende overblik giver usikkerhed for både drift, ansvar og næste håndværker på opgaven.
Se især efter disse situationer:
- Ny installation i gammel bygning hvor nyt udstyr kobles på ældre føringsveje
- Renovering af bad, køkken eller teknikrum hvor flere fag arbejder samtidigt
- Udvidelser i erhverv med nye tavler, styringer eller ventilationsanlæg
- Ejerskifte og overtagelse hvor den historiske dokumentation er tynd eller ufuldstændig
Når vi gennemgår eksisterende installationer, er det ofte ikke reglerne i sig selv, der skaber problemerne. Det er manglen på sporbarhed. Ingen ved helt, hvad der blev lavet hvornår, og så bliver den visuelle overflade let forvekslet med reel sikkerhed.
Praktiske eksempler fra din hverdag
Potentialudligning er et af de områder, de fleste først opdager, når de står midt i en ombygning eller en fejl. Til daglig lægger man ikke mærke til den. Men dens betydning er ret konkret, når man ser på de rum og anlæg, der bruges hver dag.
I boligen

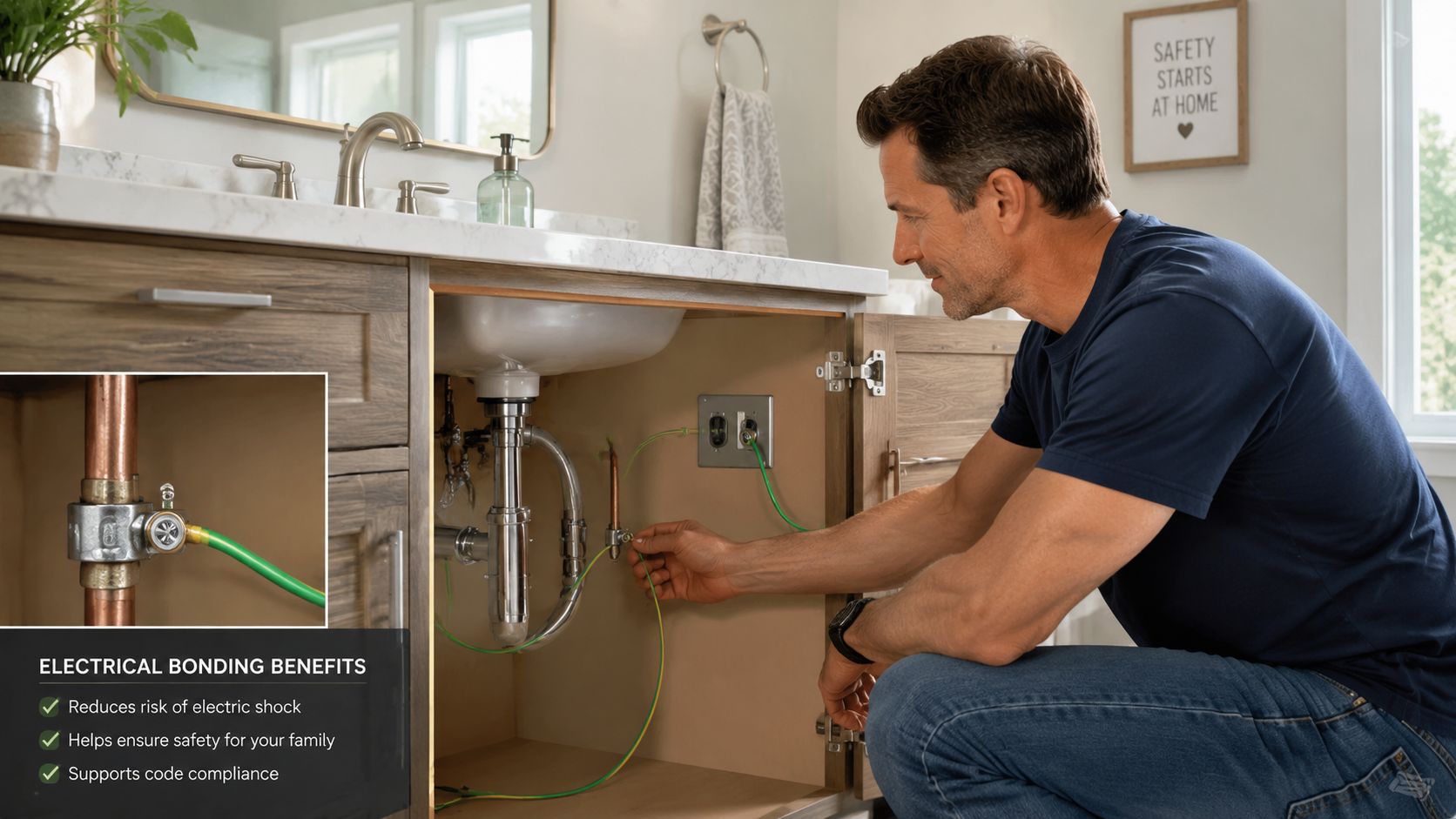

På badeværelset er logikken enkel. Der er vand, bare fødder, metaldele og ofte mange samtidige berøringspunkter. Her bliver korrekt udført udligning hurtigt mere end et teknisk krav. Det bliver en reel sikkerhedsfaktor i et rum, som hele familien bruger.
Det samme gælder, når der bygges om i køkken eller bryggers. Nye hvidevarer er ikke pointen her. Pointen er, at rør, faste installationer, metaldele og nye elektriske kredse ofte ændrer rummets samlede forudsætninger. Hver gang man ændrer i det faste el-arbejde, bør man tænke udligning med ind i helheden.
Ved badeværelser er det også relevant at forstå de øvrige sikkerhedskrav omkring zoner og kapsling. Det har vi beskrevet nærmere i guiden om IP-klasser i badeværelse.
I kontorer, institutioner og fælles ejendomme
I større bygninger bliver potentialudligning sjældent et spørgsmål om ét rum. Her handler det ofte om samspillet mellem mange tekniske installationer. Ventilation, CTS, tavler, stålkonstruktioner og føringsveje mødes på tværs af etager og bygningsdele.
Det giver to klassiske udfordringer. Den ene er sikkerhed ved fejl. Den anden er driftsproblemer, når installationen ikke hænger ordentligt sammen. For facility managers er det ofte det sidste, der først mærkes. Mærkelige afbrydelser, sporadiske fejl og systemer, der opfører sig ustabilt uden en åbenlys forklaring.
Når en bygning er bygget om i lag, skal man vurdere potentialudligning som et samlet system. Ikke som enkelte håndværksfag, der hver passer deres.
I industri og miljøer med højere risiko
I bygninger med særlige risikoforhold, som landbrug eller industri, er kravene skærpede. Her kan hovedudligningsforbindelsen kræves udført i 16 mm² eller endda 25 mm², og der kan være specifikke krav til materialer som rundjern eller båndjern, som beskrevet i fagrapporten om potentialudligning i bygninger med husdyr.
Det fortæller noget vigtigt, også uden for landbruget. Dimensionering og materialevalg er ikke bare teori. De bliver tilpasset den konkrete risiko og den måde bygningen bruges på.
Derfor ser vi også forskel på, hvad der er en fornuftig løsning i en privat bolig, et lager, en institution eller et teknikpræget erhvervsmiljø. Det, der virker ét sted, kan være utilstrækkeligt et andet sted. Standardtænkning er sjældent nok, når bygningen er kompleks.
Sådan vurderer du selv din installation
Du skal ikke selv begynde at arbejde på udligningssystemet. Men du kan godt lave en første vurdering af, om der er noget, der kalder på et eftersyn. Det er især nyttigt, hvis du ejer en ældre ejendom, driver en bygning med blandede installationer eller står foran ombygning.
Start med de synlige tegn
Gå ikke efter at “godkende” installationen selv. Gå efter at opdage usikkerhed. Kig efter, om der er synlige forbindelser ved de steder, hvor ledende installationer kommer ind i bygningen eller samles i teknikrum.
Det kan være nyttigt at se efter følgende:
- Ved rørindføringer om der er synlige forbindelser tæt på indføringen, hvor det er praktisk muligt
- I teknikrum om klemmer, ledere og forbindelser ser faste og intakte ud
- Efter ombygning om nye rør, kanaler eller metaldele virker tænkt ind i den eksisterende installation
- I vådrum om der er tegn på, at faste metaldele og materiel er håndteret korrekt som en del af helheden
Løse forbindelser, korrosion, blandede materialer eller meget gamle løsninger er ikke i sig selv bevis på fejl. Men de er gode grunde til at få en faglig vurdering.
Kend undtagelserne
Et vigtigt punkt, som mange guider springer over, er undtagelserne. Ifølge DS-vejledningen om beskyttende potentialudligning behøver metalrør, der går ind i bygningen med en isolationsdel ved indløbet, ikke forbindes til beskyttende potentialudligning. Udligning skal desuden kun omfatte ledende dele, der kan skabe en farlig potentialforskel, og den skal udføres så tæt som praktisk muligt ved indføringen i bygningen.
Det er præcis her, vurderingen bliver vanskelig i eksisterende bygninger. Man kan ikke bare sige, at alt metal skal udlignes. Men man kan heller ikke antage, at en undtagelse gælder, bare fordi noget ser isoleret ud.
En praktisk tjekliste for ejere og facility managers
Brug denne som en første screening:
-
Se på bygningens historie
Er der lavet tilbygninger, renoveringer eller udskiftning af installationer over tid? Jo mere blandet historik, jo større behov for gennemgang. -
Kortlæg de ledende systemer
Tænk i vand, varme, ventilation, stål, teknikudstyr og tavler. Hvor mødes de, og hvor kan de berøres samtidig? -
Vurder dokumentationen
Findes der tegninger, beskrivelser eller afleveringsmateriale, som faktisk svarer til den nuværende bygning? -
Hold øje med de klassiske røde flag
Løse klemmer, manglende forbindelser, synlige improvisationer eller uklare samlinger efter håndværksarbejde.
Hvis du ikke kan gennemskue, om en metalinstallation er omfattet eller undtaget, er det ikke et tegn på, at du mangler sund fornuft. Det er et tegn på, at installationen bør vurderes fagligt.
Den bedste beslutning er sjældent at gætte. Den bedste beslutning er at få afklaret tvivlen, mens opgaven stadig er lille og overskuelig.
Hvornår skal du ringe til en autoriseret el-installatør
Der er situationer, hvor det giver mening at stoppe den visuelle vurdering og få en fagmand ind over. Det gælder især, når sikkerheden afhænger af forhold, man ikke kan se uden måling, dokumentation og kendskab til reglerne.
Ring, hvis du står med en større renovering, især i bad, køkken, teknikrum eller områder med mange faste installationer. Ring også, hvis du overtager en ældre ejendom, hvis der mangler dokumentation, eller hvis bygningen er bygget om ad flere omgange, og ingen rigtigt ved, hvordan de faste el-installationer hænger sammen i dag.
Det samme gælder, hvis du har fået nye metalinstallationer ind i bygningen, ændret føringsveje eller fået mistanke om løse, gamle eller manglende forbindelser. For facility managers og erhverv giver det også mening at få lavet en gennemgang, når drift, CTS, ventilation og tavler spiller tæt sammen, og fejl ikke bare er et irritationsmoment, men et driftsproblem.
Vi anbefaler altid, at man reagerer tidligt. Potentialudligning er ikke et område, hvor det er smart at håbe, at det nok er i orden. Når tvivlen først er opstået, er den i sig selv en god grund til at få installationen vurderet af en autoriseret el-installatør.
Har du en bygning, hvor du er i tvivl om potentialudligningen, så få den vurderet, før næste ombygning eller fejl gør spørgsmålet akut. Det giver ro i maven, bedre overblik og en mere sikker installation for dem, der bruger bygningen hver dag.
