Mange tror, at mærkningen i en eltavle bare er små huskesedler til den næste, der åbner lågen. Det er den ikke. Hvis du står med en elrapport, hvor der er givet en K1 for manglende eller forkert opmærkning af eltavle, så er det et konkret tegn på, at tavlen ikke lever op til kravene.
Vi møder det tit hos både boligejere, boligforeninger og virksomheder i Storkøbenhavn. Tavlen virker måske fint i det daglige, men når installationen bliver gennemgået, viser det sig, at mærkningen er for upræcis, for slidt eller direkte misvisende. Her får du den praktiske forklaring på, hvad der går galt, hvad der faktisk kræves, og hvor grænsen går mellem det, du selv må afdække, og det vi som autoriseret installatør skal håndtere.
Står du med en K1 fejl for opmærkning af eltavle
Den typiske situation er enkel. Du får lavet boligeftersyn, driftsgennemgang eller intern kontrol. Så står der pludselig, at tavlen mangler korrekt mærkning. For mange kommer det bag på dem, fordi installationen jo stadig leverer strøm. Men en tavle kan godt fungere elektrisk og samtidig være i strid med reglerne.
Det er også derfor, den fejl koster tid, usikkerhed og ekstra koordinering bagefter. Du skal have afklaret, hvilke grupper der forsyner hvad, og om mærkningen passer til den faktiske installation. Hvis det først bliver opdaget sent i et salg, ved overdragelse eller i forbindelse med service på en erhvervsejendom, bliver det hurtigt en tung irritation.
Hvorfor K1 ikke bare er en formalitet
Når en tavle får en K1-anmærkning for mærkning, handler det ikke om pænhed. Det handler om, at man ikke med sikkerhed kan se, hvad den enkelte sikring eller afbryder beskytter. Det gør fejlfinding langsommere, og det gør arbejde på installationen mere usikkert.
Botjek beskriver, at 40% af de tilfældige fejl, der findes ved eltavler under et boligeftersyn, skyldes manglende eller ukorrekt mærkning af tilhørsforhold. Det siger en del om, hvor almindelig den her fejl er i praksis.
En rodet tavle skaber næsten altid problemer på det værst tænkelige tidspunkt. Når noget haster, eller når en ny fagperson skal overtage.
Det vi typisk ser i virkeligheden
Fejlen er sjældent, at der slet ingen tekst står. Fejlen er oftere, at teksten ikke kan bruges.
Det kan være mærkninger som:
- For generiske betegnelser som “lys 1”, “gruppe 2” eller “diverse”
- Gamle noter som stammer fra en tidligere ombygning og ikke længere passer
- Håndskrift på tape der er falmet, løsnet eller utydelig
- Manglende sammenhæng mellem det, der står i tavlen, og det der faktisk afbrydes ude i bygningen
For private betyder det typisk bøvl i forbindelse med elrapport og salg. For erhverv betyder det ofte langsommere service, større risiko for afbrydelser og mere usikker drift, når installationen skal udvides eller fejlfindes.
Hvad der virker bedst
Den gode løsning starter ikke med at gætte. Den starter med at kortlægge tavlen gruppe for gruppe og få skrevet præcis, hvad hver kreds dækker. Når den del er rigtig, giver resten mening. Først da kan mærkningen blive både lovlig, brugbar og holdbar.
Det er også her, vi som fagfolk gør en reel forskel. Ikke ved bare at sætte labels på, men ved at sikre, at labels faktisk beskriver den installation, der er bygget.
Lovgivning og standarder du skal kende
Reglerne på området er ikke noget, vi elektrikere finder på for at gøre tavler pænere. De findes, fordi en eltavle skal kunne læses og forstås sikkert af den, der driver anlægget, og af den fagperson, der senere skal arbejde på det.
Det centrale krav er, at tavlen skal være tydeligt og varigt mærket. Ifølge gennemgangen af kravene til mærkning efter Stærkstrømsbekendtgørelsen og DS/EN 61439 er det et lovkrav, at eltavler er tydeligt og varigt mærkede, og manglende angivelse af maksimal sikringsstørrelse, for eksempel “Max 13 A”, udløser en K1-klassificering i elinstallationsrapporten.
Hvad entydig mærkning betyder i praksis
Entydig mærkning betyder, at du ikke skal være i tvivl. Når du ser på en gruppe, skal du kunne aflæse, hvad den forsyner, og hvad den maksimalt må sikres med. Hvis teksten er så løs, at den kan dække flere områder, er mærkningen ikke god nok.
Det er grunden til, at brede betegnelser ofte falder igennem. En tavle skal ikke bare have tekst. Den skal have brugbar tekst.
Det gælder også i installationer, der er blevet bygget om ad flere omgange. Her ser vi tit, at den oprindelige mærkning aldrig er blevet tilpasset efter nye grupper, ændrede rumfunktioner eller flyttede belastninger. Så står der noget, der engang var rigtigt, men ikke længere er det.
Kravene rammer også dokumentationen omkring tavlen
I praksis hænger god mærkning tæt sammen med god dokumentation. Når tavlen skal kunne forstås, hjælper det markant, hvis der findes opdateret tegningsmateriale eller en brugbar tavleplan. Derfor giver det mening at tænke mærkning og as built dokumentation sammen, især i erhverv, institutioner og ejendomme med løbende ændringer.
Praktisk regel: Hvis en ny tekniker ikke kan forstå tavlen uden mundtlig overlevering, så er mærkningen som udgangspunkt for svag.
Det mange overser
Den maksimale sikringsstørrelse er ikke en detalje. Den er en del af sikkerheden i installationen. Den fortæller, hvad den pågældende kreds må belastes med, ud fra hvordan installationen er dimensioneret.
Det er præcis derfor, manglende eller upræcis mærkning bliver taget alvorligt i en rapport. Den fejl gør det sværere at vurdere tavlen korrekt og sværere at arbejde sikkert i den.
For dig som ejer eller driftsansvarlig er den vigtigste pointe enkel. Korrekt opmærkning af eltavle er ikke en kosmetisk opgave. Det er compliance, driftssikkerhed og grundlæggende elsikkerhed samlet ét sted.
De rigtige materialer til en holdbar mærkning
Vi ser stadig tavler, hvor nogen har skrevet med kuglepen på en papirstrimmel eller sat almindelig kontortape ved siden af grupperne. Det holder sjældent. Efter noget tid bliver teksten ulæselig, tapen slipper, eller mærkningen bliver beskadiget, når tavlen rengøres eller serviceres.
Når reglerne siger, at mærkningen skal være varig, så har materialevalget betydning. Det nytter ikke at have den rigtige tekst, hvis den ikke kan læses om et år.
Det vi bruger når mærkningen skal holde
I praksis giver professionelle labels de mest stabile resultater. En elektronisk labelmaskine med laminerede mærker giver en skarp tekst, ens linjeføring og en overflade, der bedre tåler normal påvirkning i tavlemiljøet.
Det vigtige er ikke mærket på maskinen. Det vigtige er, at løsningen giver:
- Klar læsbarhed så teksten kan aflæses hurtigt
- God vedhæftning på den overflade, tavlen faktisk har
- Modstand mod slitage fra berøring, støv og almindelig brug
- Ensartethed så hele tavlen fremstår systematisk og ikke tilfældig
I nogle sager giver det også mening at opdatere det fysiske miljø omkring tavlen. Hvis tavlen sidder dårligt tilgængeligt eller bag et upraktisk skab, bliver både aflæsning og service besværlig. Her kan løsninger omkring skab til eltavle spille ind, hvis målet er bedre adgang og mere stabil daglig drift.
Det der ikke virker ret længe
Midlertidige løsninger er ofte nemme den dag, de bliver lavet. Problemet opstår senere.
Vi fravælger typisk:
- Håndskrevet tape, fordi tekst og klæber hurtigt bliver svage
- Løse papiroversigter, fordi de bliver væk eller ikke følger tavlen
- Uens labels i blandede formater, fordi tavlen bliver sværere at afkode
- Komponentbetegnelser uden installationsbetydning, fordi de ikke hjælper brugeren
Det bedste label er ikke det flotteste. Det bedste label er det, der stadig er korrekt og læsbart, når den næste montør står med en fejl på anlægget.
Hvorfor materialevalg også er faglighed
Holdbar mærkning er en lille detalje med stor effekt. Når labels er ens, sidder rigtigt og beskriver installationen præcist, bliver tavlen hurtigere at servicere og langt mindre afhængig af mundtlige forklaringer.
Det er også sådan, tavler undgår at glide tilbage i kaos efter næste ombygning. Den visuelle orden gør det lettere at vedligeholde den tekniske orden.

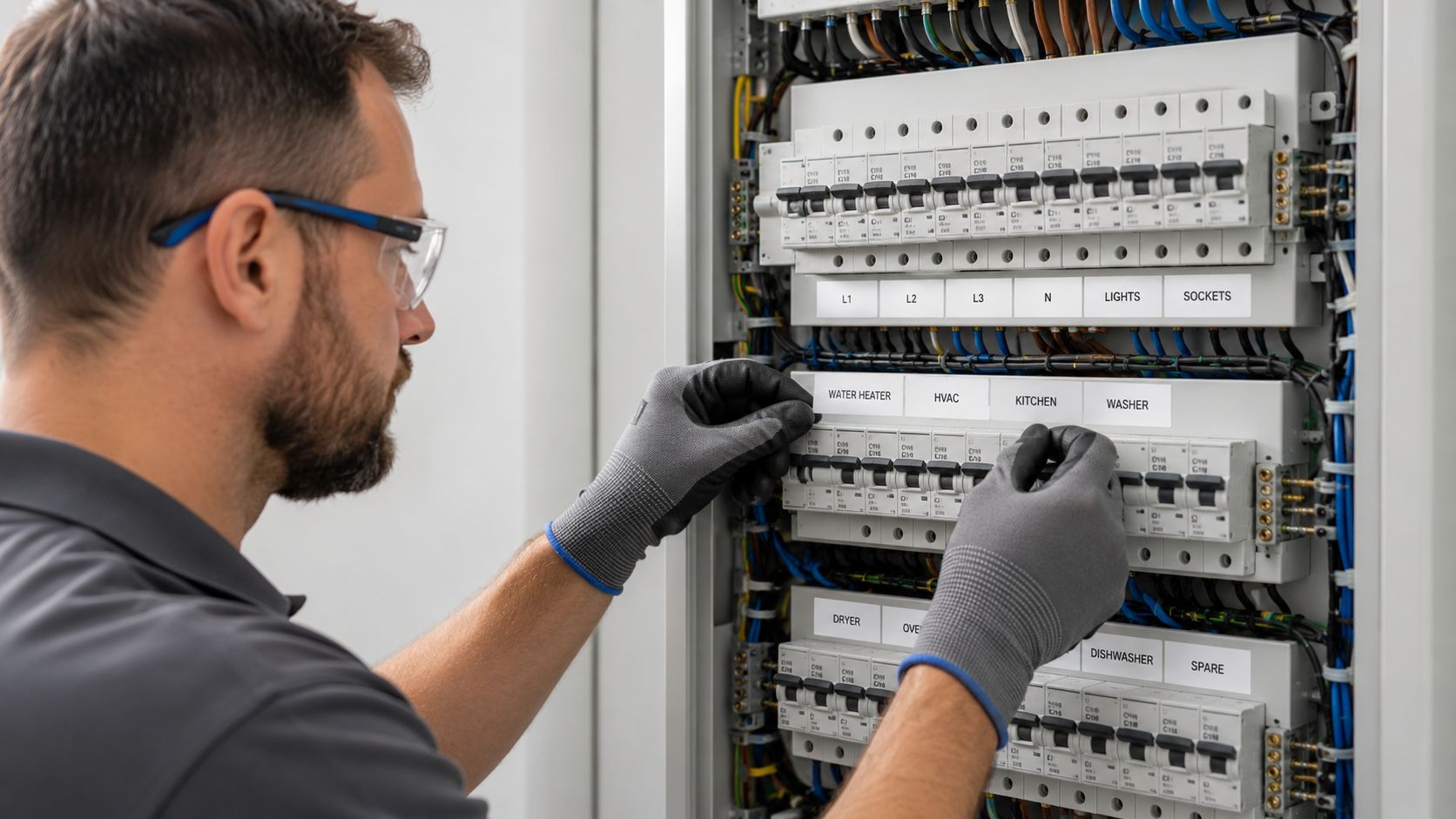

Sådan mærker vi din tavle korrekt i praksis
Når en tavle skal mærkes korrekt, starter arbejdet ude i installationen. Ikke foran labelmaskinen. Først skal det fastslås, hvad hver gruppe faktisk forsyner, og om den nuværende tekst stemmer overens med virkeligheden.
Det er her, mange fejl opstår, når nogen prøver at “rette lidt til” uden at gennemgå tavlen systematisk. Resultatet bliver ofte pænere, men ikke mere korrekt.
Vores arbejdsrækkefølge på en eksisterende tavle
Vi arbejder normalt gruppevis. Det giver ro, overblik og mindst mulig risiko for forvekslinger.
Processen ser typisk sådan ud:
-
Vi identificerer tavlens opbygning
Først gennemgår vi, hvilke afbrydere, sikringer og beskyttelseskomponenter der sidder i tavlen, og om der allerede findes brugbar mærkning. -
Vi afklarer tilhørsforhold én gruppe ad gangen
En gruppe afbrydes, og så kontrolleres det konkret, hvad der mister spænding i boligen eller bygningen. Det er den metode, der i praksis bruges til at rekonstruere tavler, hvor mærkningen er tabt eller upræcis. -
Vi beskriver kredsen så entydigt som muligt
“Stikkontakter stue vest + TV-niche” er brugbart. “Stue” er ofte for bredt. Jo mere præcis beskrivelsen er, jo mindre tvivl opstår der senere. -
Vi angiver maksimal sikringsstørrelse hvor det kræves
Den del er ikke valgfri pynt. Den skal passe til installationens kapacitet.

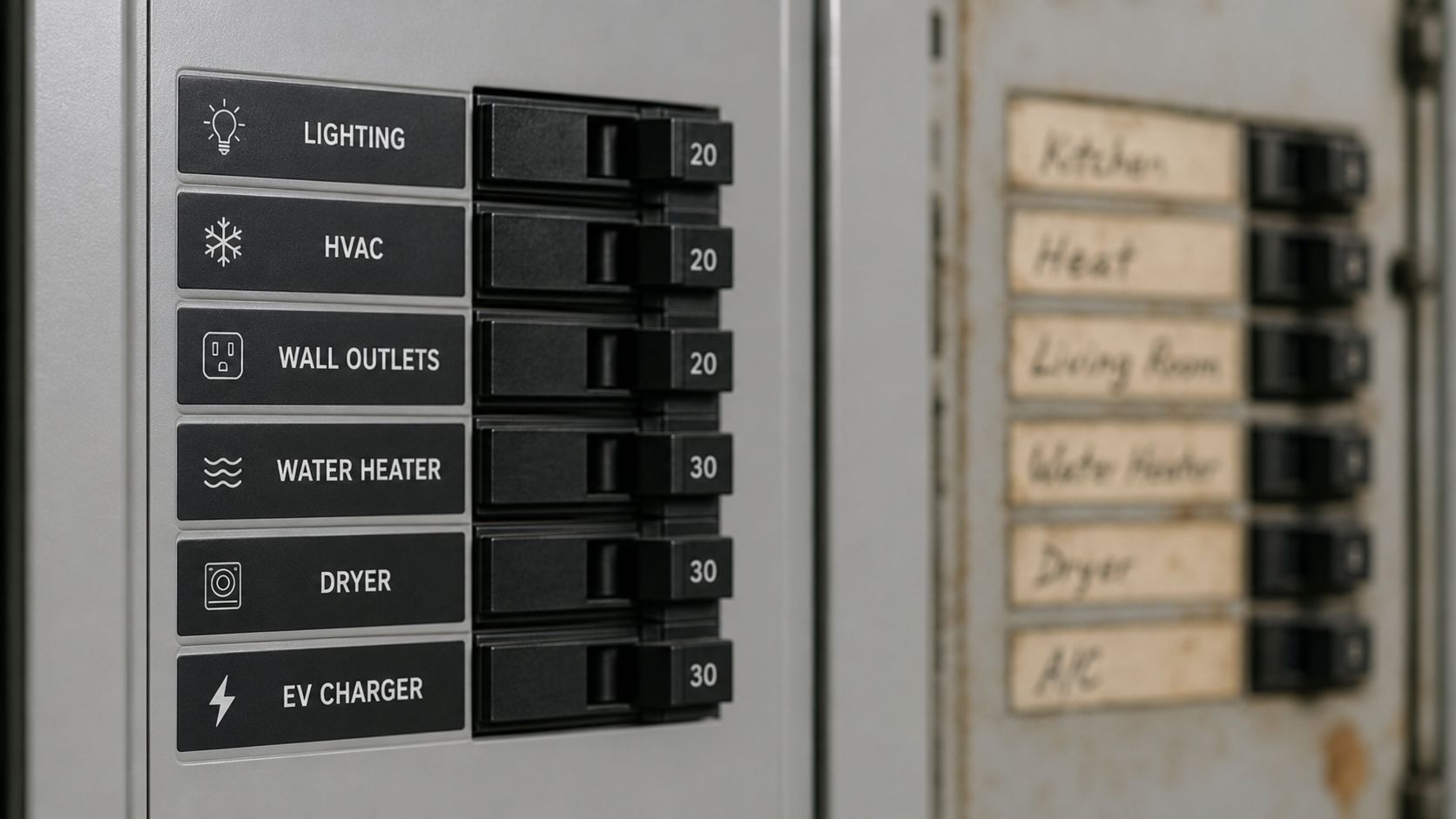

Dårlig mærkning kontra brugbar mærkning
Der er stor forskel på tekst, der fylder en plads, og tekst der faktisk hjælper.
Eksempler:
-
For upræcist
“Lys 1”
“Gruppe 3”
“Køkken” -
Brugbart i praksis
“Loftlys entré og bad”
“Stikkontakter kontor sydvæg”
“Max 13 ampere, stikkontakter køkkenbord”
Ifølge gennemgangen af vejledningen fra Sikkerhedsstyrelsen og TEKNIQ Arbejdsgiverne skal en mærkning være entydig, for eksempel “Maksimal 13 ampere”, og relatere til installationens kapacitet. En generisk mærkning som “Lys 1” er ikke acceptabel, fordi den ikke gør tilhørsforholdet tydeligt.
Når en tavle er mærket rigtigt, kan en udenforstående hurtigt forstå anlægget uden at gætte sig frem.
Det vi vurderer undervejs
Selve opmærkning af eltavle hænger ofte sammen med andre forhold. Når vi gennemgår en tavle, kigger vi også efter tegn på tidligere ombygninger, blandede principper for mærkning og grupper, der ikke længere passer til rummenes aktuelle brug.
Det betyder noget i især kontorer, klinikker, butikker og fællesinstallationer, hvor belastninger og indretning ændrer sig over tid. En mærkning, der var logisk før, er ikke nødvendigvis logisk i dag.
Her giver det mening at rydde tavlen op som et samlet system. Ikke kun sprogligt, men også visuelt. Ens labels, ens begreber og en fast linje i beskrivelserne gør næste servicebesøg væsentligt lettere.
Særlige tips til erhverv og facility management
I erhverv er tavlemærkning sjældent bare et spørgsmål om at få en anmærkning fjernet. Her påvirker den daglig drift, servicehastighed og risikoen for fejl under arbejde i installationen. Hvis tavlen forsyner kontorer, belysning, netværk, ventilation, adgangskontrol eller andre driftskritiske funktioner, bliver upræcis mærkning hurtigt dyr i praksis.
Facility managers og driftsansvarlige har derfor brug for mere end labels. De har brug for overblik, som kan overdrages til andre uden tab af viden.
Tænk tavleplan og drift sammen

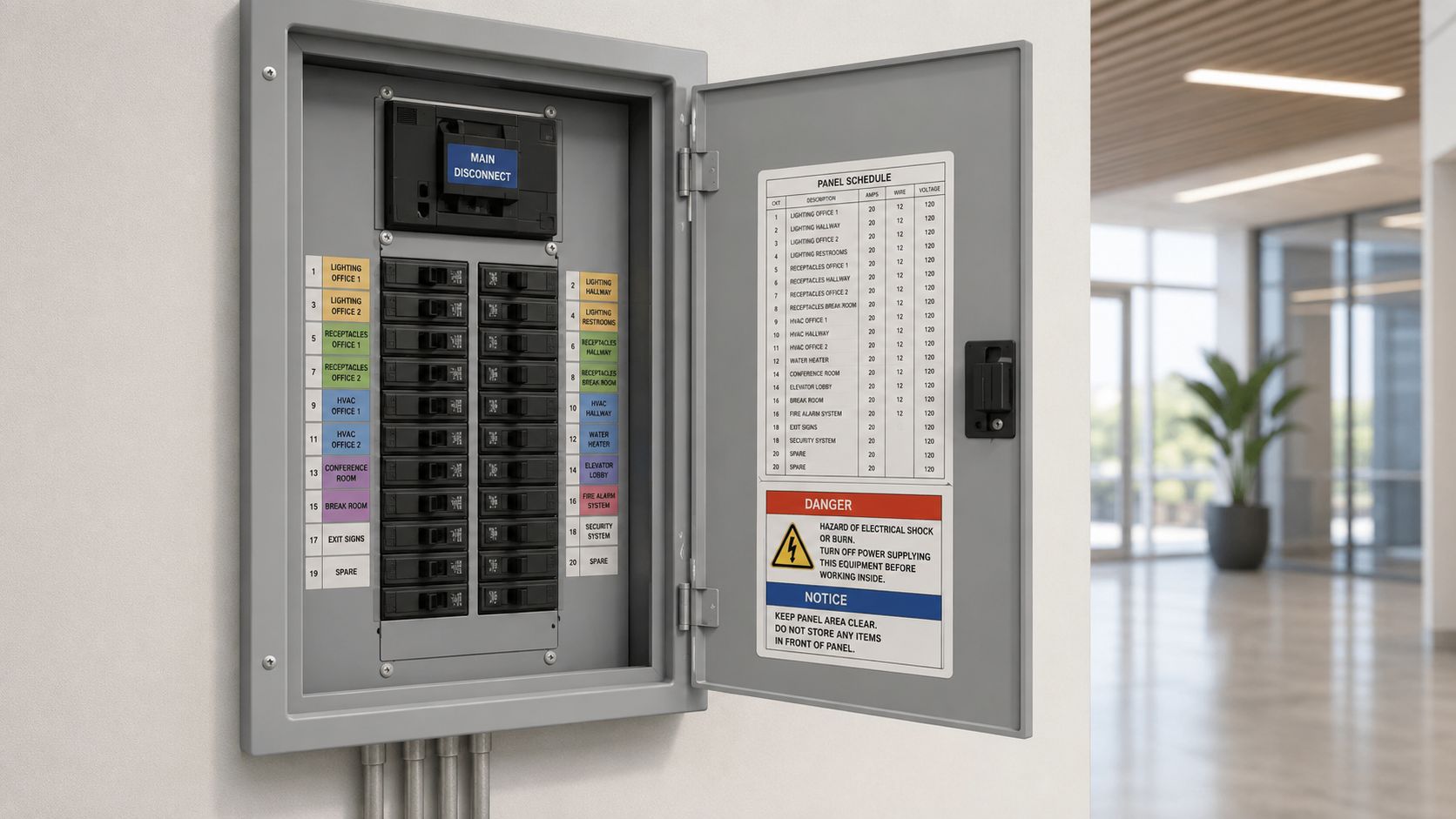

En tavle, der er korrekt mærket fysisk, bliver langt stærkere, når den også er understøttet af et opdateret gruppeskema eller en tavleplan. Det gælder især i ejendomme, hvor lejemål ændres, lokaler ombygges, eller nye tekniske installationer kommer til.
Det er typisk her, den praktiske værdi viser sig:
- Ved fejlretning kan teknikere hurtigere afgrænse det berørte område
- Ved ombygning bliver det lettere at se, hvad der allerede er i brug
- Ved leverandørskifte kan en ny fagperson orientere sig uden lang mundtlig overlevering
- Ved intern drift får medarbejdere et mere sikkert grundlag for at håndtere afbrydelser og planlagt service
Professionelle tavler kræver også den rigtige helhed
I professionelle miljøer stopper vurderingen ikke ved den enkelte label. Vejledningen om tilgængelighed og mærkning af eltavler fra Sikkerhedsstyrelsen og TEKNIQ Arbejdsgiverne specificerer, at der skal være entydig mærkning ved hvert koblingsudstyr. For professionelle tavler er CE-mærkning desuden obligatorisk og skal være synlig.
Det understreger en vigtig forskel mellem privat og erhverv. I erhverv skal tavlen ofte fungere som en del af en dokumenteret driftsplatform. Den skal ikke bare være lovlig på afleveringsdagen. Den skal være forståelig og vedligeholdbar, når nye folk overtager driften.
Driftsråd: Den bedste tavle er den, der kan læses korrekt af den næste person, ikke kun af den person der var med til at bygge den.
Hvornår det giver mening at være proaktiv
Hvis du sidder med ansvar for en ejendom eller en portefølje, er det sjældent smart at vente på næste anmærkning. Tavlemærkning bør gennemgås, når der er lavet ændringer i indretning, nye arbejdspladser, opdelte lejemål eller tekniske udvidelser.
Det gælder også i installationer, der “altid har virket”. Drift uden problemer er ikke det samme som dokumenteret overblik. Og i erhverv er overblik en del af pålideligheden.
Den eneste gang jeg nævner virksomheden direkte her, er fordi den passer ind fagligt. Fortify Electric løser den type opgaver som en kombination af gennemgang, mærkning og dokumentation, når tavler i kontorer, institutioner og større installationer skal bringes i orden efter gældende krav.
Her stopper gør-det-selv arbejdet og vi tager over
Det er helt fint selv at prøve at finde ud af, hvad de enkelte grupper ser ud til at forsyne. Du må gerne være nysgerrig på din installation og notere, hvilke rum der mister strøm, når en bestemt gruppe er slået fra. Den viden er faktisk ofte nyttig, når tavlen skal bringes i orden.
Men der er en skarp grænse. Når arbejdet berører selve tavlen og den faste installation, er det ikke længere gør-det-selv.
Det du godt må bidrage med
Der er en praktisk del af forarbejdet, som mange privatkunder og driftsansvarlige kan hjælpe med:
- Notér observationer om hvilke områder der går ud ved afbrydelse
- Saml historik om ombygninger, tilbygninger eller ældre ændringer
- Peg på ulogiske forhold hvis mærkningen tydeligt ikke passer med virkeligheden
- Find eksisterende materiale som gamle gruppeskemaer eller driftstegninger
Det gør ofte processen hurtigere og mere præcis.
Det du ikke selv må gå i gang med
Så snart du skal ind i tavlen, af med dæksler eller ændre på komponenter, er det en anden sag. Reglerne for gør-det-selv og autorisationskrav ved arbejde på el-tavlen er klare. Hvis el-arbejdet berører selve el-tavlen, er det ikke lovligt som gør-det-selv-opgave. Det kræver en autoriseret elektriker, fordi det indebærer ændringer i den faste installation og er afgørende for anlæggets sikkerhed.
Det hænger også sammen med kravene til sikkert arbejde på elektriske installationer. EN 50110-1 om drift af elektriske installationer dækker arbejde på elektriske anlæg og gælder for fagfolk, herunder krav om kontrol af spændingsløs tilstand og beskyttelse mod nærliggende spændingsførende dele.
Hvis du er i tvivl om, hvorvidt opgaven berører tavlen, så skal du behandle den som en fagopgave, indtil andet er afklaret.
Den sikre vej videre
Når opmærkning af eltavle skal være korrekt, holdbar og lovlig, kræver det mere end en labelrulle og en god intention. Det kræver, at nogen med autorisation og rutine vurderer tavlens opbygning, afklarer tilhørsforholdet korrekt og sikrer, at mærkningen passer til installationen, ikke bare til det, man tror den gør.
Hvis tavlen har givet K1, hvis mærkningen er uklar, eller hvis du sidder med ansvar for drift i en bygning, er næste skridt enkelt. Få tavlen gennemgået ordentligt og få dokumenteret løsningen, så den holder både i praksis og ved næste kontrol.
Har du brug for hjælp til opmærkning af eltavle i bolig, erhverv eller fællesinstallation, så er næste skridt at få en faglig vurdering af tavlen og dens mærkning. Det giver ro i driften, et bedre grundlag for service og en løsning, der er til at stole på.
