CTS står for central tilstandskontrol og styring og er et teknisk bygningssystem, der overvåger, regulerer og dokumenterer driften af varme-, ventilations- og køleanlæg.
Mange tror, at CTS først og fremmest handler om behagelige temperaturer og en skærm i teknikrummet. Men rådet om bare at få installeret central styring overser noget afgørende: Du skal kunne dokumentere, at installationerne fungerer, og vide, hvem der tager ansvar bagefter.
Jeg hedder Victor og er ejer og stifter. Vores udgangspunkt er el-arbejdet i bygningen, fra tavler og forsyninger til kabling og tilslutning af styringer. Du får her en jordnær forklaring på systemet og et praktisk grundlag for at stille de rigtige spørgsmål før en el-renovering eller el-entreprise.
Hvad betyder CTS i praksis
Et CTS-anlæg kan sammenlignes med bygningens instrumentbord. Du kan se, hvordan de tekniske installationer arbejder, og driftspersonalet kan ændre indstillinger og undersøge afvigelser fra en central platform. Forskellen fra et almindeligt instrumentbord er, at systemet også kan sende besked tilbage til installationerne og ændre deres drift.
Det er derfor ikke nok at spørge, om der kommer en skærm med temperaturer. Det nyttige spørgsmål er, hvilke installationer du kan følge, hvilke handlinger styringen kan udføre, og hvad der bliver registreret.
Fra samlet forbrug til konkret handling
En samlet elmåling kan vise, at bygningen bruger strøm uden for åbningstiden. CTS-data kan give et mere anlægsspecifikt billede, så driftspersonalet kan undersøge, om eksempelvis ventilationen fortsætter efter dagens aktiviteter. Dermed får du et bedre grundlag for at ændre driften frem for blot at konstatere et højt forbrug.
Et konkret eksempel findes i Frederiksberg Kommune. Ved at kombinere forbrugsdata med CTS-data og styring blev elforbruget reduceret med 67 % på fire ventilationsanlæg, som beskrevet i Energistyrelsens anbefalingskatalog om databaseret energiledelse.
Det er et resultat fra en bestemt indsats, ikke en besparelse, du automatisk får ved at købe et system. Pointen er, at medarbejderne brugte målingerne til at ændre den faktiske drift.
Praktisk tommelfingerregel: En flot brugerflade er ikke en aflevering. Du skal også kunne se, hvad anlægget gør, og kontrollere, om det gør det rigtige.
Ved en større el-renovering anbefaler vi derfor, at du beskriver driftsbehovet før valg af udstyr. Skal driftspersonalet kunne ændre åbningstider, undersøge natdrift eller finde årsagen til tilbagevendende alarmer? De spørgsmål gør det lettere at vælge relevante målinger og styringsfunktioner.
Når du spørger, hvad er CTS, er det korte svar altså central styring. Det praktiske svar er overblik, handlemuligheder og dokumentation, forudsat at projektering, indstillinger og opfølgning passer til bygningen.
Sådan er et CTS-anlæg bygget op
Du behøver ikke kende alle komponentnavne for at forstå signalvejen. Tænk på systemet som et forløb fra en måling ude i bygningen til en beslutning i styringen og en handling i installationen. Det gør det også lettere at forstå, hvor en fejl kan opstå.
Sensorerne registrerer forholdene
Sensorer er bygningens sanseapparat. De kan måle temperatur, tryk, CO₂ og fugt, så styringen får oplysninger om forholdene i rum og anlæg. En temperaturføler fortæller eksempelvis, hvad der er målt på dens placering, ikke nødvendigvis hvordan hele etagen opleves.
Derfor anbefaler vi, at sensorplacering bliver behandlet som en del af projekteringen. En føler tæt på en lokal varmekilde kan give et misvisende grundlag for reguleringen. Under en ombygning bør placeringen også vurderes i forhold til den nye ruminddeling.
Styringen omsætter målinger til handling
Reguleringsenhederne sammenholder målingerne med de ønskede værdier. Den ønskede værdi kaldes et setpunkt, altså den værdi, anlægget skal forsøge at holde. Styringen kan derefter sende signal til en aktuator, som bevæger eksempelvis en ventil eller et spjæld.
Signalvejen kan beskrives sådan:
- Måling: En sensor registrerer forholdene i et lokale eller et teknisk anlæg.
- Vurdering: Regulatoren sammenholder målingen med setpunktet og den aftalte driftsfunktion.
- Handling: En ventil, et spjæld eller andet tilsluttet udstyr ændrer stilling eller drift.
- Opfølgning: Nye målinger viser, hvordan anlægget reagerer.
Den centrale betjening samler overblikket

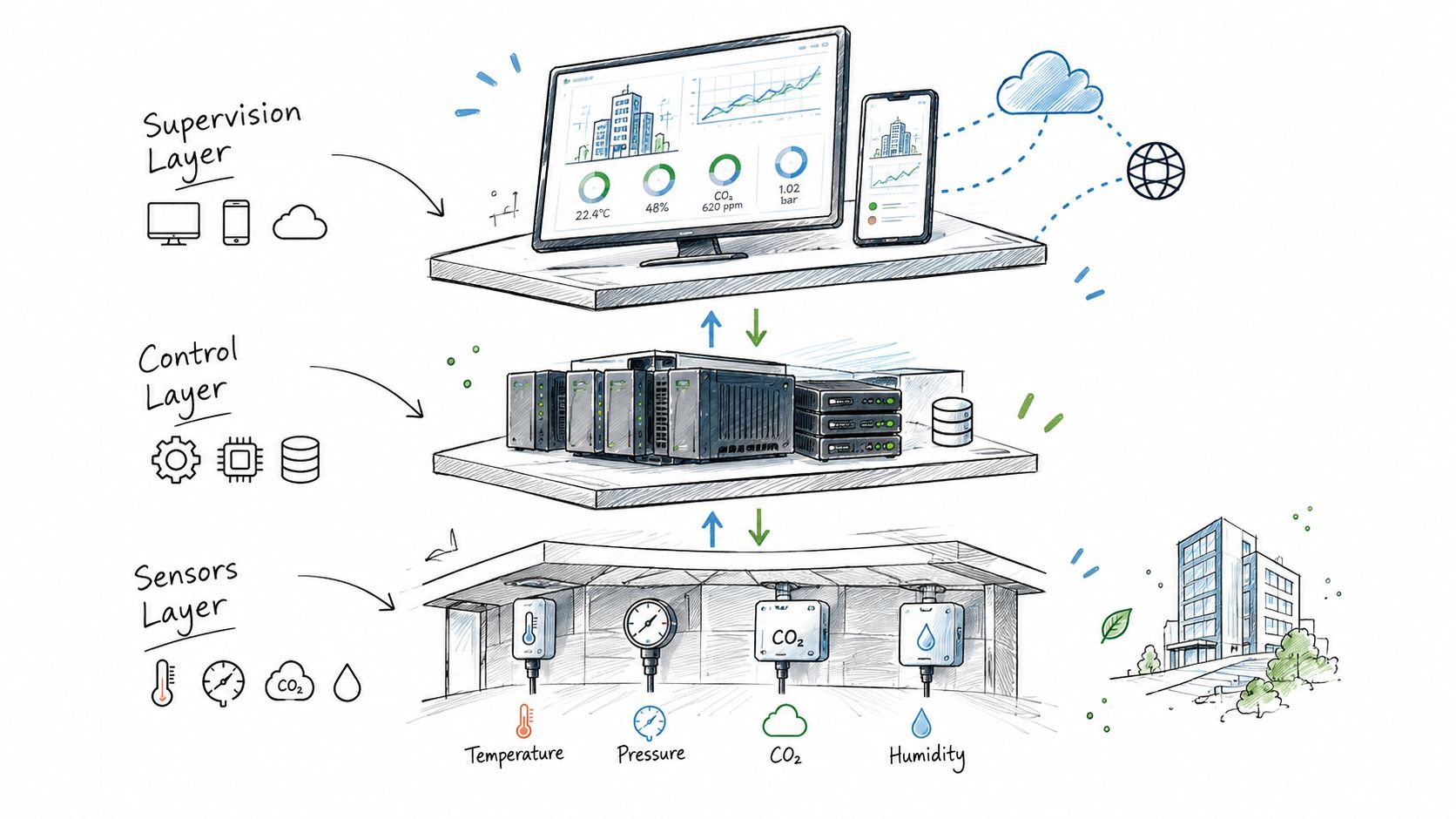

Øverst ligger den fælles betjening, som du også kan møde omtalt som en BMS-platform. Her samles visninger, indstillinger og driftsoplysninger. Som en dirigent skal den centrale løsning samle delsystemerne, men den kan ikke rette op på en forkert tilsluttet komponent alene.
Bygningsreglementets vejledning om bygningsautomatik beskriver blandt andet samspillet mellem energitilførsel, indeklima, luftkvalitet og belysning samt udveksling af data mellem delsystemer.
I vores arbejde med bygningsautomation og de tilhørende elinstallationer er det derfor vigtigt at få afklaret både signaler og forbindelser. En ledning skal ikke bare være tilsluttet. Det skal også være tydeligt, hvad signalet betyder, og hvilket udstyr der skal reagere.

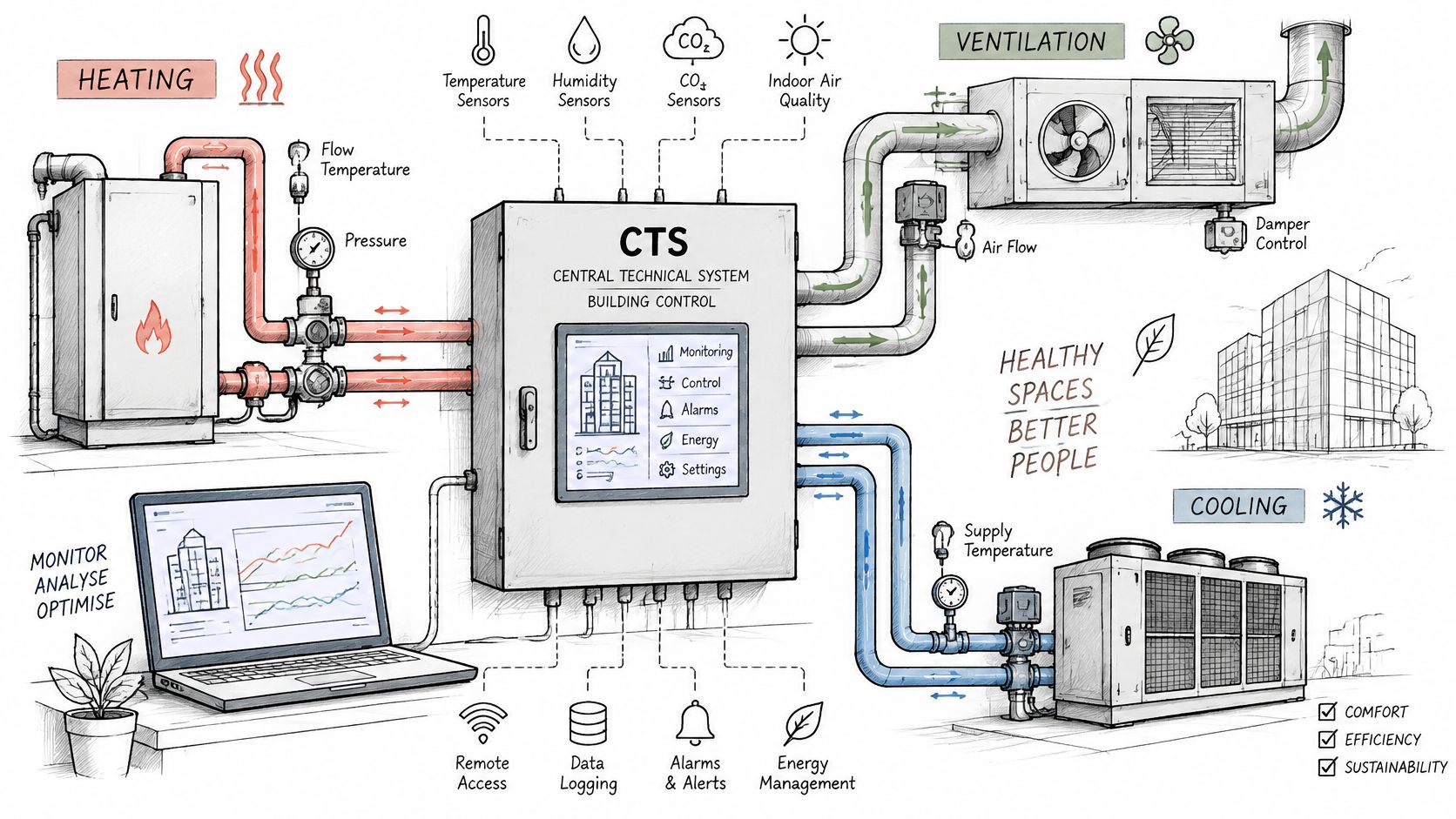

Hvad CTS gør for varme, ventilation, køling og lys
I et erhvervsbyggeri arbejder de tekniske installationer i de samme lokaler. Derfor anbefaler vi at beskrive deres samspil, ikke kun deres funktion hver for sig. Ellers kan du ende med anlæg, der hver især følger deres indstillinger, men ikke understøtter den ønskede drift samlet.
Varme og ventilation skal følge brugen
For varme kan styringen tilpasse varmekredse efter rumtemperatur og driftstider. I et tænkt kontorprojekt bør du eksempelvis afklare forskellen mellem almindelig åbningstid, rengøring og perioder uden brug. Et tomt lokale og et lokale med aktivitet behøver ikke nødvendigvis samme driftsprogram.
For ventilation kan behovsstyring tage udgangspunkt i CO₂ og andre relevante målinger. Det betyder, at luftmængden kan tilpasses behovet frem for alene at følge et fast tidsprogram. Den ønskede luftkvalitet skal stadig være beskrevet, så energihensyn ikke bliver en løs begrundelse for utilstrækkelig ventilation.
Vi anbefaler, at rådgiver og ventilationsentreprenør fastlægger de nødvendige funktioner, mens el-entreprisen afklarer forsyninger, signaler og tilslutninger. På den måde får hvert fag et tydeligt arbejdsgrundlag.
Køling og lys kræver klare grænser
Køling bør koordineres med opvarmning og relevant solafskærmning. I et tænkt mødelokale kan det ellers være uklart, hvilken funktion der skal reagere, når temperaturen ændrer sig. De aftalte setpunkter og prioriteringer skal fremgå af funktionsbeskrivelsen.
Belysning kan indgå i relevante CTS-løsninger, eksempelvis gennem tidsprogrammer og tilstedeværelsessignaler. Det er dog ikke givet, at al belysning skal samles i CTS. Vi anbefaler at vælge integrationen ud fra den konkrete elinstallation og de betjeningsmuligheder, du har brug for.
- Afklar betjeningen: Hvad skal brugeren kunne ændre lokalt?
- Beskriv overstyring: Hvordan håndteres et arrangement uden for normal åbningstid?
- Aftal tilbagevenden: Hvordan kommer installationen tilbage til normal drift efter en manuel ændring?
Alarmer skal føre til handling
En alarm er nyttig, når den giver en bestemt person en forståelig besked. Sammenlign det med princippet i en brandalarm: Der skal være en klar reaktion, når signalet kommer. CTS-alarmer er dog ikke i sig selv en erstatning for et brandalarmanlæg.
Manglende kommunikation, afvigende temperaturer eller en komponent, der ikke reagerer som forventet, bør derfor have en aftalt håndtering. Hvem modtager beskeden, hvem undersøger den, og hvem må ændre indstillingerne? De spørgsmål hører med til installationens funktion, ikke kun til den efterfølgende service.
Fordele ved energioptimering og driftssikkerhed
CTS giver efter vores vurdering mest værdi, når du bruger det som et arbejdsredskab i driften. Det gælder både energiforbrug, håndtering af fejl og dokumentation. Systemet skal hjælpe driftspersonalet med at træffe konkrete beslutninger, ikke blot levere flere oplysninger.
Statens vejledning angiver, at de fleste virksomheder kan reducere energiforbruget med 15-30 % ved at indføre energiledelse, hvor CTS blandt andet kan understøtte fastlæggelse af driftstider og opdagelse af standbyforbrug. Det er et potentiale ved energiledelse som samlet indsats, ikke en garanti for CTS alene, jf. vejledningen om energiledelse.
Prioritér det, driften kan bruge
Når vi taler om energioptimering af elinstallationer til erhverv, anbefaler vi at begynde med spørgsmål, der kan besvares og handles på. Kører installationerne, når bygningen bliver brugt? Stemmer det ønskede driftsprogram med det, medarbejderne faktisk oplever?
Driftssikkerhed handler samtidig om at reagere på afvigelser, før de udvikler sig. En tidlig alarm kan give mulighed for at undersøge en fejl og begrænse unødig drift. Den kan ikke love, at komponenter aldrig svigter.
Et CTS-anlæg erstatter hverken service eller korrekt indregulering. Det giver driftspersonalet et bedre grundlag for at opdage, prioritere og følge op på problemer.
Brug historikken til at afgrænse fejlen
Trenddata er målinger, som er gemt over tid. En log viser registrerede hændelser og ændringer. Sammen kan de hjælpe med at undersøge, hvad der skete før en fejlmelding, frem for kun at se forholdene under servicebesøget.
Tag et tænkt eksempel med et lokale, der bliver ved med at være for varmt. Hvis løsningen registrerer relevante signaler, kan driftspersonalet sammenholde temperatur, ønsket ventilposition og eventuel tilbagemelding. Det kan pege på, om undersøgelsen bør begynde ved styringen, forbindelsen eller selve ventilen.
- Gem relevante data: Vælg målinger, der understøtter konkrete driftsopgaver.
- Registrér ændringer: Notér, når setpunkter eller tidsprogrammer bliver justeret.
- Følg resultatet: Kontrollér, om ændringen faktisk løser problemet.
Vi anbefaler derfor at aftale databehovet før aflevering. Hvis den nødvendige historik ikke bliver registreret, kan du ikke bagefter bruge den til at undersøge et tilbagevendende problem.
Krav til installation og integration med el-anlægget

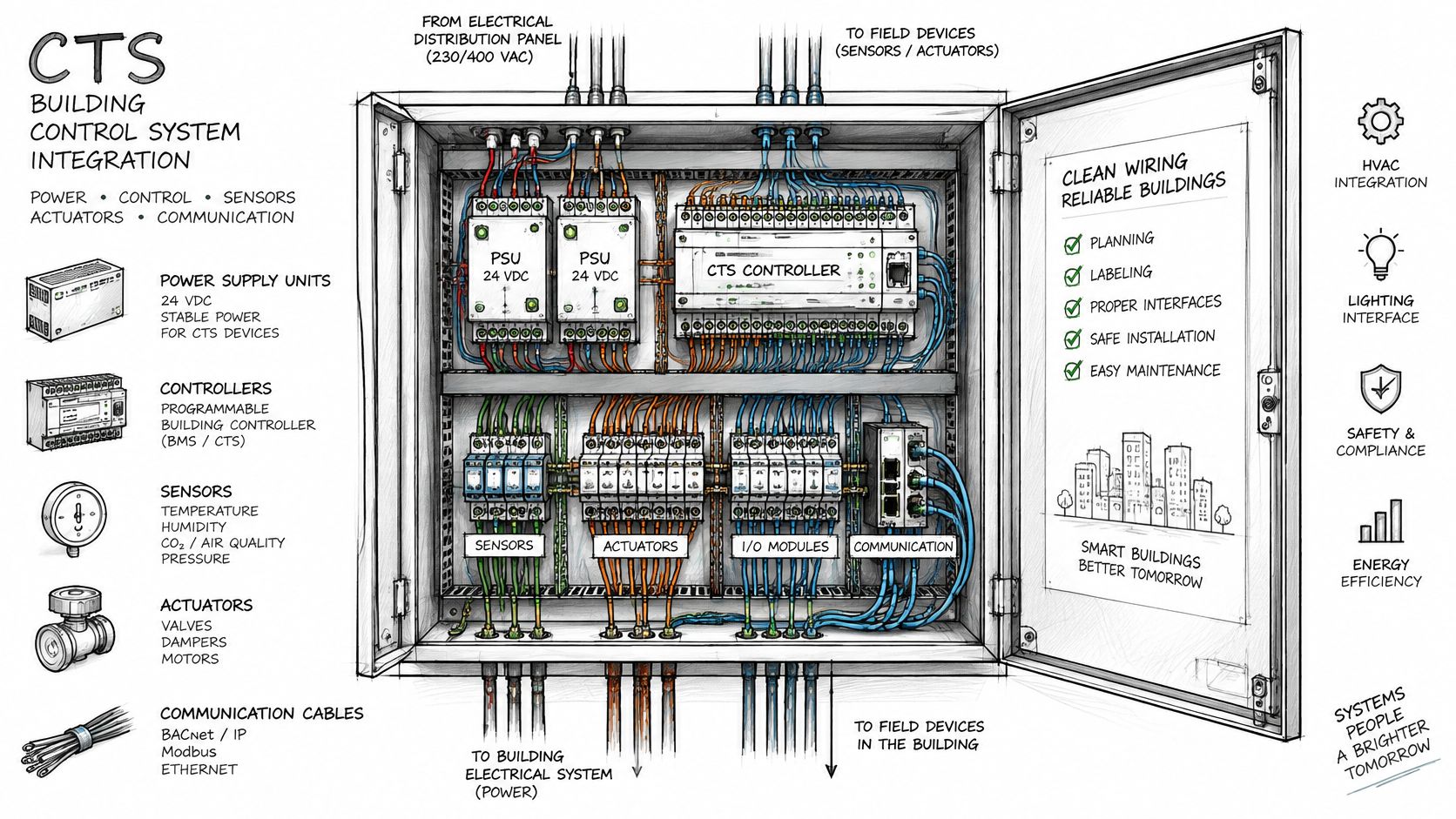

CTS er ikke blot et kabel mellem en føler og en tavle. El-arbejdet omfatter også forsyninger til styringer, kommunikationsforbindelser, mærkning og tilslutning af relevante komponenter. Ved en større el-renovering bør det indgå i den samlede projektering af elinstallationerne.
Arbejdet på stærkstrømsinstallationer og styrings- og reguleringssystemer, der styrer stærkstrømsfunktioner, er omfattet af autorisationsområdet, som beskrevet hos Sikkerhedsstyrelsen om autorisation som elinstallatørvirksomhed. Derfor skal ansvar og udførelse af det autorisationskrævende el-arbejde være afklaret fra begyndelsen.
Planlæg tavle og styring sammen
I et tænkt renoveringsprojekt skal et eksisterende teknikrum rumme både en moderniseret eltavle og udstyr til bygningsstyringen. Her anbefaler vi at afklare placering, adgang, kabelføring og tilslutningspunkter, før indretningen bliver låst. Ellers risikerer projektet at kræve ændringer, som kunne være undgået gennem koordinering.
For tavler, der er mere end 1 meter brede eller høje, installeret efter 1. juli 2019, angiver retningslinjerne mindst 1 meters fri plads foran tavlen i hele bredden og fra gulv til overkant, dog mindst 2 meter over gulv, jf. Sikkerhedsstyrelsens vejledning om tilgængelighed og mærkning af eltavler.
Beskyttelsesudstyr skal kunne betjenes uhindret, og mærkningen skal vise, hvilken del af installationen udstyret betjener. Det er særlig vigtigt, når driftspersonalet skal skelne mellem forsyning til et teknisk anlæg og forsyning til dets styring.
Aftal grænseflader før udførelsen
Vi anbefaler en punktliste, altså en oversigt over de signaler og tilslutninger, der indgår i løsningen. Den skal hænge sammen med tegninger, tavledokumentation og CTS-programmeringen.
- Forsyning: Hvem fastlægger behovet og etablerer tilslutningen?
- Signaler: Hvilke målinger, kommandoer og tilbagemeldinger skal forbindes?
- Kommunikation: Hvem leverer forbindelsen, og hvem kontrollerer dataudvekslingen?
- Mærkning: Hvordan genfindes komponenten på tegning, i tavlen og på brugerfladen?
- Test: Hvem deltager, når forbindelsen skal afprøves på tværs af fag?
Vores rolle i en renovering er el-arbejdet og elinstallationerne, ikke hele byggeprojektet. CTS-leverandøren og de øvrige teknikentreprenører skal derfor med i koordineringen, så en korrekt udført elinstallation også kan indgå i en korrekt fungerende samlet løsning.
Regler, dokumentation og vedligeholdelse efter aflevering
BR18 kræver bygningsautomatik i nye bygninger omfattet af de relevante energibestemmelser, når det dimensionerende varme- eller kølebehov overstiger 290 kW. For eksisterende bygninger gælder kravet, når installationen er teknisk gennemførlig og rentabel, og systemet skal blandt andet kunne overvåge og analysere energiforbrug, kommunikere med anlæggene, behovsregulere og underrette driftspersonalet om fejl, jf. bygningsreglementets krav til energiforbrug og bygningsautomatik.
Det er derfor vigtigt at skelne mellem, at udstyret er monteret, og at funktionen er dokumenteret. En tændt skærm viser ikke i sig selv, at sensorer, regulatorer, ventiler og motorer arbejder som projekteret.
Afprøv den samlede funktion
Før ibrugtagning skal automatikken funktionsafprøves. Central styring skal afprøves samlet, og for større, installationstunge byggerier beskriver vejledningen om funktionsafprøvning også dokumenteret performancetest via styringssystemet inden juridisk aflevering.
Vi anbefaler, at rollefordelingen står i aftalegrundlaget. Elinstallatøren dokumenterer elinstallationerne, CTS-programmøren styringsfunktionerne og ventilationsentreprenøren sit anlægs funktion og indregulering. Rådgiverens og driftspersonalets deltagelse bør tilsvarende være aftalt, så ingen forventer, at en anden tager sig af den samlede kontrol.
Kræv en brugbar afleveringspakke
Dokumentationen skal kunne bruges af den, der overtager driften, også uden at have fulgt byggeprojektet.
- Funktionsbeskrivelse: Hvordan skal installationerne arbejde i normal drift og ved afvigelser?
- Punktliste og tegninger: Hvordan hænger komponenter, signaler, netværk og tavler sammen?
- Alarmliste: Hvad udløser alarmen, hvem modtager den, og hvad skal modtageren gøre?
- Setpunkter og trenddata: Hvilke indstillinger og målinger danner grundlag for kontrollen?
- Test- og indreguleringsdata: Hvad er afprøvet, og hvilke resultater er registreret?
- Adgangsrettigheder og driftsinstruktion: Hvem må betjene, ændre og vedligeholde løsningen?
Aftal ansvaret for fejl på tværs af fag, før du overtager anlægget. Driftspersonalet skal ikke selv afgøre, hvilken entreprenør der har ansvaret for et uklart symptom.
Som praktisk opfølgning anbefaler vi en kontrol efter et års drift. Det er vores anbefaling, ikke et generelt lovkrav. Aftal samtidig løbende alarmgennemgang og opdatering af dokumentationen, når installationer, lokaler eller styringsfunktioner ændres.
Sådan vælger du den rigtige CTS-løsning
Den rigtige løsning afhænger af, hvad du skal drive, og hvem der skal bruge den. Vi anbefaler ikke at begynde med den længste funktionsliste. Begynd med bygningens tekniske anlæg, dokumentationsbehov og driftspersonalets hverdag.
Samlet leverance eller opdelt entreprise
En samlet CTS-leverance kan give en tydelig indgang til koordinering, hvis kontrakten faktisk placerer ansvaret for grænsefladerne hos leverandøren. Det fritager dig ikke for at undersøge, hvad leverancen omfatter. Programmering, elinstallationer og tekniske anlæg skal stadig være beskrevet.
En opdelt entreprise kan være relevant, når projektet allerede har særskilte leverandører til el, styring og ventilation. Her bør du især kræve en fælles grænsefladebeskrivelse og afleveringsplan. Den enkelte entreprenørs dokumentation er ikke nødvendigvis nok til at vise, at hele signalvejen virker.
En afgrænset styringsløsning kan være passende, hvis behovet gælder en begrænset del af bygningen. Vi anbefaler dog at undersøge, hvordan senere ændringer og udvidelser skal håndteres. Det vigtige er ikke at samle mest muligt, men at undgå en løsning, som driftspersonalet ikke kan gennemskue.
Vælg efter drift og ansvar
Brug disse spørgsmål, når du sammenligner tilbud:
- Omfang: Hvilke tekniske anlæg og betjeningsfunktioner indgår konkret?
- Drift: Hvem skal bruge løsningen, og hvilken instruktion får de?
- Fjernovervågning: Hvem skal have adgang, og hvordan fordeles rettighederne?
- Dokumentation: Hvilke tegninger, testresultater og driftsoplysninger afleveres?
- Ansvar: Hvem håndterer fejl, som berører flere entrepriser?
Fortify Electric er en mulighed for el-delen af projektet. Vi leverer og servicerer el-arbejdet og elinstallationerne i CTS-løsninger, herunder strømforsyning, tavler, kabling og tilslutning af sensorer og styringer. Vi samarbejder med CTS-programmører og ventilationsentreprenører om de dele, der ligger uden for vores ansvar.
Vi udfører ikke ventilation, VVS eller andre håndværksfag. Den afgrænsning giver dig et tydeligere grundlag for at planlægge den samlede tekniske entreprise.
Som ejer anbefaler jeg, at du vurderer en el-leverandør på autorisation, kvalitetsledelsessystem, dokumentationsvilje og evnen til at koordinere. Bed om konkrete beskrivelser af leverancen og afleveringen, ikke blot en bekræftelse på, at systemet kan installeres.
