Mange tror, at DALI-lysstyring bare er en dyr LED-dæmper. Det er den ikke. I større el-renoveringer og erhvervsinstallationer er DALI et digitalt styringssystem, der skal projekteres, adresseres, programmeres, testes og dokumenteres på samme seriøse måde som eltavler, CTS og øvrige tekniske installationer.
Jeg er Victor, ejer og stifter af Fortify Electric, og jeg ser ofte den samme fejl: Kunden vælger armaturer først og tænker styringen ind bagefter. Det giver sjældent den løsning, man havde forestillet sig. Her får du et praktisk overblik over, hvordan DALI virker, hvad DALI-2 ændrer, hvordan systemet spiller sammen med CTS, og hvilke krav du bør stille, før el-arbejdet går i gang.
Mange tror at DALI bare er smart dæmpning
DALI, Digital Addressable Lighting Interface, er en international standard for digital lysstyring. Kravene er beskrevet i IEC 62386-serien, mens DALI-2 er den videreudviklede version, som blev introduceret i 2014.
En almindelig dimmer sender typisk en reguleringsværdi til flere lyskilder. DALI bruger en digital bus, hvor armaturer, sensorer, tryk og controllere kan kommunikere, og hvor de enkelte enheder kan identificeres. Det giver individuel styring, grupper, scenarier og tilbagemelding om drift og fejl.
Den forskel får praktiske konsekvenser i danske renoveringer og erhvervsprojekter. Styringen skal projekteres, adresseres, programmeres, testes og dokumenteres. Certificerede komponenter alene sikrer ikke en god installation. Programmeringen og afleveringen skal også være på plads.
DALI er et system, ikke kun en dæmpefunktion
Med en korrekt projekteret installation kan du eksempelvis bruge:
- Individuel styring: Et enkelt armatur kan reguleres eller slukkes uden at påvirke resten af rummet.
- Grupper og zoner: Kontorer, gangarealer, møderum og fællesområder kan programmeres efter deres faktiske brug.
- Scenarier: Tryk eller digitale brugerflader kan kalde arbejdslys, mødebelysning, rengøring eller præsentationslys.
- Sensorik: Tilstedeværelse og dagslys kan indgå i den programmerede logik.
- Driftsdata: Systemet kan registrere relevante fejl på enheder og lyskilder, når komponenterne understøtter funktionerne.
Det kræver, at styringen tænkes ind fra projektets start. En bus uden gennemtænkte adresser, grupper og scenarier giver kun en del af den værdi, kunden betaler for.
Mit råd: Beslut først, hvordan rummene skal bruges. Vælg derefter armaturer, sensorer, tryk og controller ud fra funktionen.
DALI kan kobles til CTS eller BMS gennem gateways. Beskriv derfor integrationen i projektmaterialet, og aftal hvem der programmerer scenerne, mapper signalerne og afleverer dokumentationen. Uden en navngiven ansvarlig ender opgaven ofte hos kunden.
Sådan adskiller DALI sig fra andre lysstyringer
Den mest udbredte misforståelse er, at alle lysstyringer løser den samme opgave. Det gør de ikke. 1-10V er analog regulering, mens DALI er digital og adresserbar. Trådløse systemer som Casambi og Zigbee kan være fleksible, men de bygger på en anden driftsmodel end en fast kablet bus.
DALI beskrives i danske installationsvejledninger som et alternativ til 1-10V. En installation kan styre op til 64 armaturer individuelt eller i op til 16 grupper, og afstanden mellem de to fjerneste DALI-komponenter kan være op til 300 meter, med et maksimalt spændingsfald på 2V, som beskrevet i den danske gennemgang af DALI-styring.
Hvad betyder forskellen på byggepladsen
Med 1-10V skal du typisk arbejde med separate ledninger og mere begrænset feedback. DALI giver adressering og mulighed for mere detaljeret fejlfinding. Det betyder ikke, at DALI altid er det rigtige valg. Et mindre rum med enkel tænd og sluk kan sagtens løses enklere.
I en skole, kontorbygning eller institution er kravene anderledes. Her tæller stabil signaloverførsel, tydelig zonestyring, udskiftelighed og dokumentation mere end en hurtig montering.
| Parameter | DALI | 1-10V | Trådløs, Casambi eller Zigbee |
|---|---|---|---|
| Signal | Digitalt og tovejs | Analogt | Trådløst |
| Adressering | Individuelle enheder og grupper | Typisk kredsbaseret | Afhænger af system og opsætning |
| Fejloplysninger | Muligt med understøttede enheder | Begrænset | Afhænger af produkt og netværk |
| Infrastruktur | Kablet bus | Separate styreledninger | Trådløs dækning og strømforsyning |
| Egnethed til større projekter | Høj, når det projekteres korrekt | Mere begrænset | Afhænger af driftsmiljø og netværk |
| Idriftsættelse | Kræver adressering og programmering | Enklere funktionelt | Kræver opsætning og løbende systemkontrol |
DALI-bussen er ikke afhængig af Wi-Fi-dækning. Det er en væsentlig fordel i ejendomme, hvor driftsstabilitet skal være forudsigelig. Til gengæld skal kabelinstallation, strømforsyning, komponentvalg og programmering være rigtigt fra begyndelsen.
Sådan virker DALI i praksis

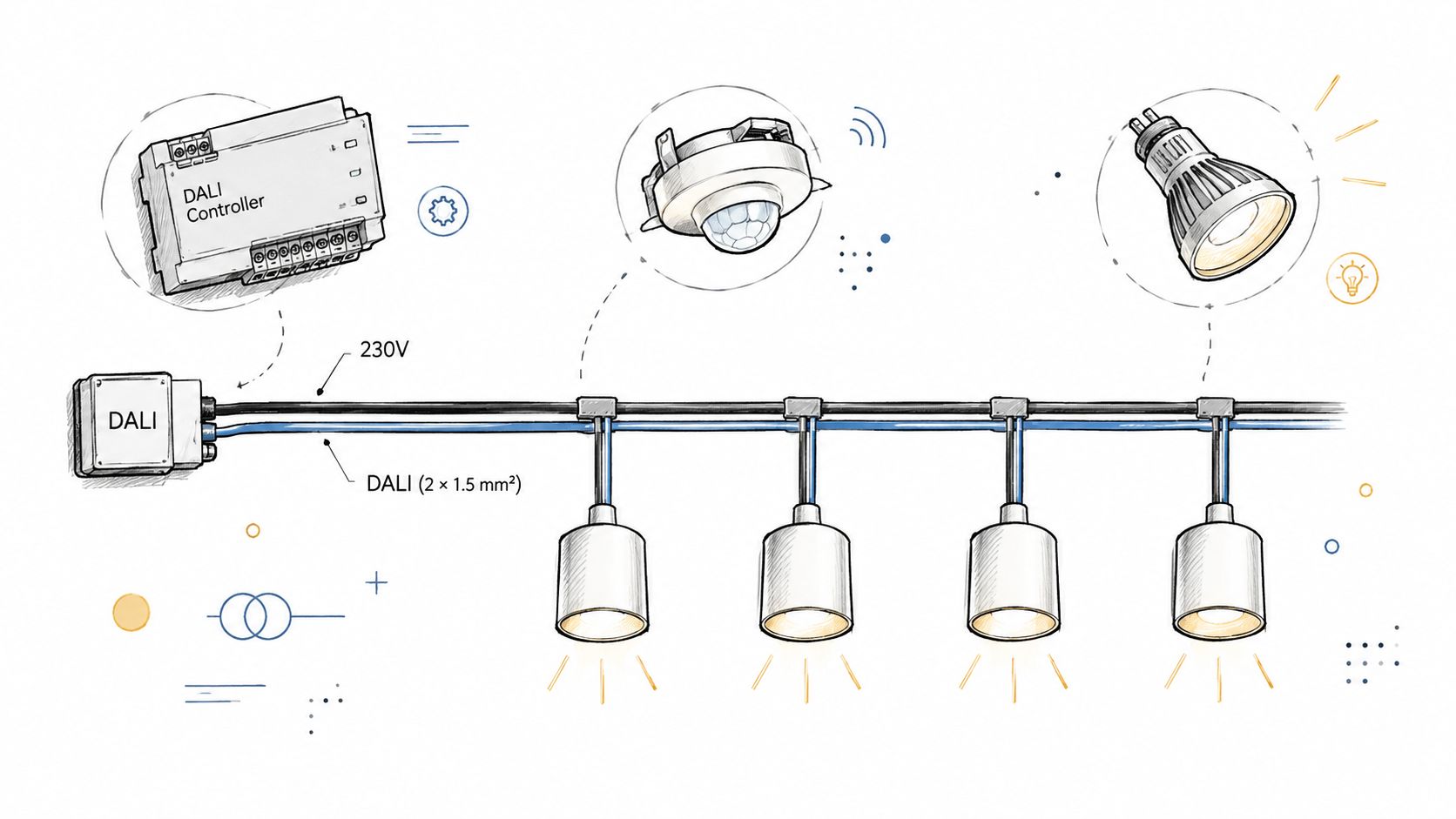

En DALI-installation bygges op omkring en bus med to ledere. De tilsluttuttede enheder forbindes parallelt, og systemet får sin intelligens gennem en controller eller applikationscontroller. Armaturer, inputenheder, sensorer og tryk kan dermed indgå i den samme styringsstruktur.
DALI har en kapacitet på op til 128 enhedsadresser pr. system, fordelt på 64 adresser til inputsiden og 64 adresser til outputsiden, som beskrevet i ESYLUX' dokumentation om DALI-2. Den oprindelige DALI-installation kan håndtere op til 64 armaturer individuelt eller i op til 16 grupper.
Fra kabel til færdig funktion
I praksis foregår arbejdet i flere lag:
- Projektering: Rummene opdeles i funktionelle zoner, og behovet for sensorer, tryk og scenarier fastlægges.
- Kabelinstallation: DALI-bussen føres til armaturer og styreenheder efter projektets kabel- og installationsprincipper.
- Enhedsregistrering: Controlleren identificerer de tilsluttede enheder, som derefter får adresser.
- Gruppering: Armaturer knyttes til rum, zoner og funktioner.
- Programmering: Scenarier, sensorlogik, dagslysstyring og efterløbstider indstilles.
- Afprøvning: Installatøren tester funktionerne i de faktiske rum og retter fejl, før anlægget afleveres.
Du skal ikke nøjes med at få at vide, at “lyset virker”. Du bør få dokumenteret, hvilke enheder der sidder hvor, hvordan de er programmeret, og hvad der sker ved fejl.
Et kontor med 10 rum kan ifølge ESYLUX' danske produktdokumentation opnå årlige energibesparelser på cirka 440 til 1.750 kWh ved DALI-2-baseret styring i typiske scenarier med 10 timers daglig drift i 365 dage. Dokumentationen angiver, at det kan svare til omkring 4.100 kr. om året, men resultatet afhænger af bygning, brugsmønster og indstillinger. Tal som disse er kun relevante, hvis styringen faktisk bliver programmeret og vedligeholdt korrekt.
Forskellen på DALI og DALI-2
DALI-2 er ikke bare et nyt navn på samme produkt. Den nyere standard udvider den oprindelige DALI-funktionalitet. Hvor den oprindelige standard især fokuserede på styring af armaturer og dæmpning, omfatter DALI-2 også kontrolenheder som sensorer, tryk og applikationscontrollere.
Den praktiske forskel ligger især i certificering og interoperabilitet. DALI-2-enheder skal være dokumenteret efter de relevante krav, og det gør det lettere at kombinere produkter fra forskellige fabrikater. Vanpées beskrivelse af intelligent DALI-lysstyring fremhæver netop den forbedrede interoperabilitet mellem drivere, inputenheder og relæer.
Det skal du kontrollere ved indkøb
| Parameter | DALI-1 | DALI-2 |
|---|---|---|
| Primært fokus | Armaturstyring og dæmpning | Armaturstyring plus input- og kontrolenheder |
| Sensorer og tryk | Ofte producentafhængige | Mere standardiserede funktioner |
| Certificering | Varierer efter produkt | Dokumenteret DALI-2-certificering er central |
| Udskiftning på tværs af fabrikater | Kan være usikker | Bedre forudsætninger for interoperabilitet |
| Projektering | Fokus på armaturer og drivere | Kræver også styringslogik og inputenheder |
Ved et nyt dansk projekt bør du som udgangspunkt vælge DALI-2. Ikke fordi det automatisk løser alle problemer, men fordi det giver et stærkere grundlag for udvidelser og udskiftninger.
Et produkt, der bare er mærket “DALI-kompatibelt”, er ikke det samme som et dokumenteret DALI-2-produkt.
Bed om DALI-2-logo, certifikatoplysninger og datablad for busforbrug. Kontrollér også, om alle enheder er certificerede, eller om kun driverne er det. Det punkt bliver ofte overset, når et projekt sammensættes af armaturleverandør, CTS-leverandør og flere el-underentreprenører.
DALI-2 er bagudkompatibel med den oprindelige DALI-bus, men det betyder ikke, at alle blandede komponenter automatisk fungerer ens. Vanpées forklaring af DALI-2-standarden peger på den vigtige forskel mellem faktisk certificering og løs markedsføring som kompatibelt udstyr.
Typiske anvendelser i danske byggerier
I et moderne kontor er DALI-2 interessant, fordi belysningen kan opdeles efter arbejdszoner i stedet for blot at følge en hel etage. Ved vinduer kan sensorer regulere lyset efter dagslys, mens tilstedeværelsessensorer slukker eller dæmper i rum, der ikke bruges. Møderum kan få egne scenarier, og rengøringspersonalet kan få en separat funktion uden at ændre den daglige drift.
Her er det ikke armaturet alene, der skaber værdien. Det er samspillet mellem multisensorer, tryk, controller, grupper og programmerede scenarier.
Kontor og skole kræver forskellig logik
I en folkeskole kan samme infrastruktur bruges til flere situationer. Klasseværelset kan have et fast arbejdslys, dæmpning ved projektorbrug og en automatisk natfunktion, hvor lyset kun reagerer på bevægelse uden for normal drift. Det kræver, at installationen og programmeringen tager højde for lærere, elever, rengøring og driftspersonale.
I begge bygningstyper kan en DALI-2 multisensor, et tryk med 4-kanals input-coupler, et relæmodul og en gateway indgå i løsningen. Relæmoduler kan også bruges til funktioner, der skal koordineres med andre tekniske installationer, men den konkrete kobling skal projekteres af den ansvarlige el- og CTS-fagperson.
Hvis projektet omfatter butik, showroom eller større salgsarealer, bør belysningen tænkes sammen med varezoner, facader og driftstider. Fortify Electric beskriver også butiksbelysning som en del af el-installationen, hvor zonestyring og korrekt udført el-arbejde skal passe til rummets anvendelse.
BR18 og tilknyttede krav gør automatisk dagslysstyring relevant i større bygninger med tilstrækkeligt dagslys. En dansk kravspecifikation om bygningsautomatik og dagslysstyring viser, hvorfor dokumentation og funktionstest skal indgå i projektet. Det er ikke nok at montere sensorer. De skal placeres, kalibreres og programmeres, så de virker i den bygning, de sidder i.
DALI sammen med CTS og bygningsstyring
DALI er specialiseret til belysning. CTS er typisk det system, der samler bygningens tekniske drift. I et erhvervsprojekt giver det derfor ofte mening at lade DALI håndtere den detaljerede lyslogik, mens CTS samler overordnede tidsplaner, statusser, alarmer og driftsinformation.

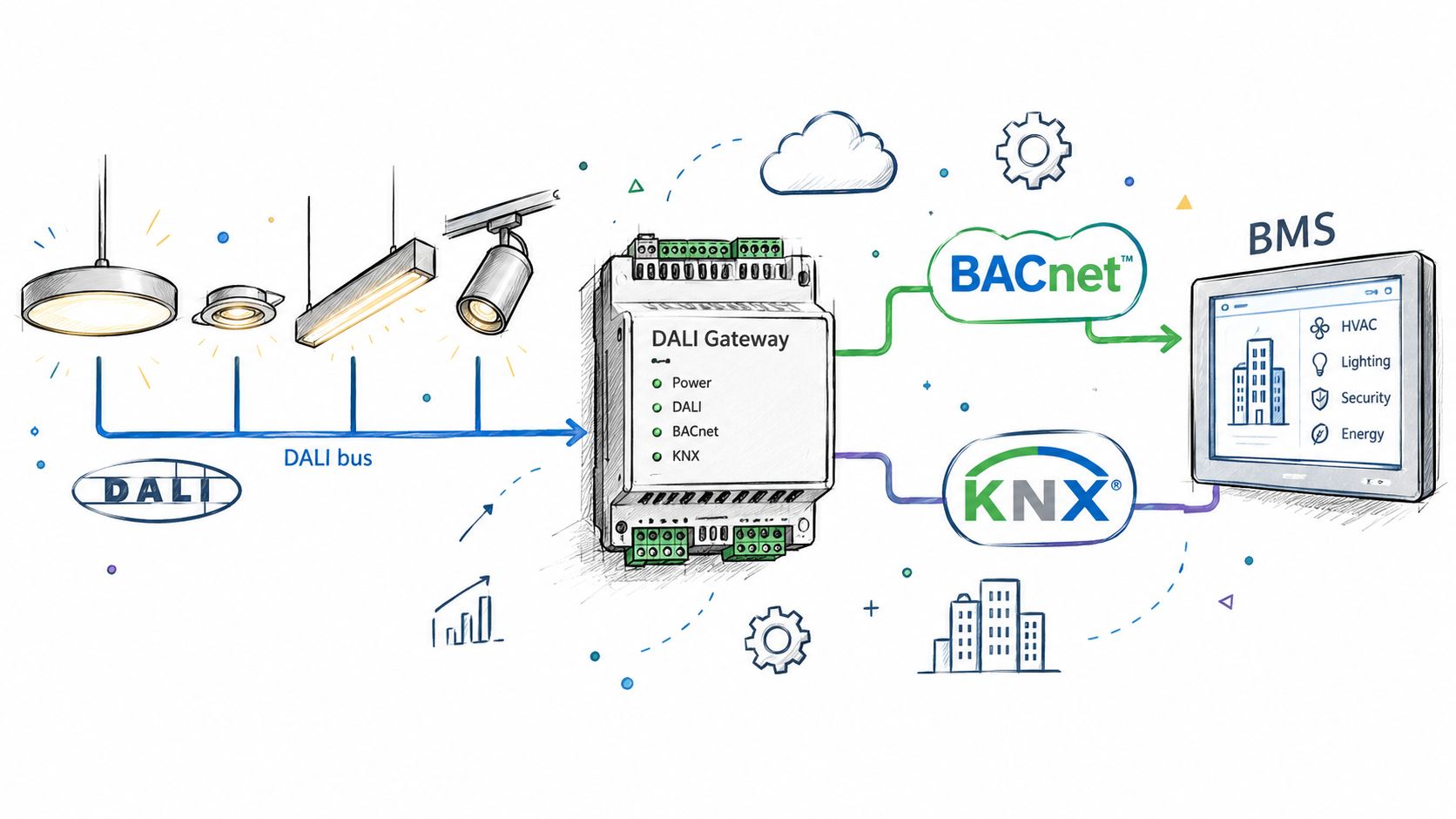

En gateway oversætter kommunikationen mellem DALI og andre systemer. Det kan eksempelvis være BACnet/IP, KNX/IP eller Modbus TCP, afhængigt af projektets arkitektur og CTS-leverandørens løsning. Gatewayen skal ikke bare tænde og slukke lyset. Den skal kunne udveksle de datapunkter, som driften faktisk har brug for.
Dataflowet skal beskrives før montagen
Et typisk dataflow kan se sådan ud:
- Sensoren registrerer: Luxniveau, bevægelse eller tilstedeværelse registreres i zonen.
- Controlleren beslutter: Den valgte logik vælger scenarie, dæmpning eller slukning.
- DALI udfører: Armaturerne modtager kommandoen og sender relevante statusser retur.
- Gatewayen oversætter: Data sendes videre til CTS med de navne og adresser, som driften skal bruge.
- CTS viser status: Facility manageren kan se alarmer, driftstilstand og udvalgte målepunkter i brugerfladen.
Fejlene opstår, når ansvaret er uklart. En gateway uden tilstrækkelig tovejs-kommunikation kan begrænse fejlovervågningen. Ældre DALI-enheder kan mangle den tilbagemelding, som CTS-projektet forventer. Og uden entydig adressering bliver det svært at finde den rigtige enhed, når et armatur eller en sensor fejler.
Fortify Electric arbejder med CTS og bygningsautomation som el-tekniske løsninger, men i et samlet projekt skal rollerne mellem el-installatør, CTS-leverandør og bygherre aftales skriftligt.
Krav i udbuddet: Beskriv gateway, datapunkter, navngivning, alarmer, test, programmering og afleveringsdokumentation. Ellers får du let en installation, der kan tændes, men ikke kan driftes ordentligt.
Sådan undgår du fejlkøb og leverandør-lock-in
Det dyreste DALI-problem er et anlæg, som kun én leverandør kan ændre. Hvis ingen andre kan forstå adresseringen, åbne programmeringsfilen eller udskifte en sensor uden at starte forfra, har du fået en teknisk binding, selv om DALI er en åben standard.
Gør certificering og aflevering til kontraktkrav. DALI Alliances materiale om IEC 62386 forklarer standardens rolle, men dit projektmateriale skal sikre, at de konkrete produkter, funktioner og integrationskrav passer sammen.
Det bør stå i projektmaterialet
- Certificering: Kræv dokumenteret DALI-2-certificering for drivere, sensorer, tryk, relæer og controllere, hvor det er relevant.
- Adresseplan: Få en komplet liste over enheder med placering, funktion og entydigt device-ID.
- Programmering: Beskriv scenarier, sensorzoner, tidsplaner, dagslysfunktioner og manuelle overstyringer.
- Idriftsættelse: Kræv en commissioning-rapport med resultater fra funktionstest og fejltest.
- Åben aflevering: Bed om konfigurationsfiler og dokumentation, så en anden kvalificeret installatør kan foretage ændringer.
- Reservedele: Aftal en løsning for kritiske komponenter og udskiftning, før anlægget afleveres.
En femårig reservedelsgaranti kan være relevant for styrede komponenter, men den skal aftales konkret og stå i kontrakten. Det samme gælder adgang til programmeringsfiler. En leverandør, der ikke vil udlevere nødvendig dokumentation, gør den fremtidige drift sårbar.
Undgå komplette økosystemer, hvor gateway, app og cloudtjeneste kun fungerer med én producent. Det kan være praktisk i starten, men svækker udskifteligheden. I eksisterende anlæg skal du kortlægge enhederne på bussen, før du bestiller nye komponenter.
Næste skridt for dit projekt
Start med en rumliste. Skriv hvilke rum der findes, hvordan de bruges, hvilke scenarier du ønsker, og hvor mange brugerflader der skal være. Notér også, om anlægget skal kobles til CTS, og om der allerede findes en DALI-bus eller ældre lysstyring.
Derefter bør du indhente tilbud fra autoriserede el-installatører med dokumenteret erfaring i større DALI-2-projekter. Bed om, at tilbuddet beskriver:
- Komponenter og certificering.
- Kabelprincip og adressering.
- Programmering og scenarier.
- CTS-gateway og datapunkter.
- Funktionstest og afleveringsdokumentation.
Tag CTS-leverandøren med tidligt. Gateway og mapping skal afklares, før armaturer og styringskomponenter bestilles. Det forebygger, at el-arbejdet bliver færdigt, mens CTS-integrationen stadig mangler.
Fortify Electric kan indgå som autoriseret el-installatør på el-arbejdet, herunder projektering, installation, DALI-2-styring, koordinering og dokumentation. Kontakt os, når rumlisten og dine scenarieønsker er klar, så gennemgår vi projektet og aftaler den rigtige proces fra installation til idriftsættelse.
Send din rumliste, eksisterende el-tegninger og ønskede funktioner til Fortify Electric, og book en indledende dialog om DALI-lysstyring til din renovering, ombygning eller erhvervsinstallation i Storkøbenhavn.
